NXP Semiconductors FRDM-XS2410EVB评估板
NXP Semiconductors FRDM-XS2410EVB评估板用于演示MC33XS2410器件。FRDM-XS2410EVB板连接FlexGUI软件。FlexGUI允许用户与输出配置搭配使用，设置不同寄存器，监控模数转换器 (ADC) 的其他信息以及生成故障。此外，NXP FRDM-XS2410EVB板可以使用S32K Design Studio IDE或MCUXpresso随附的软件驱动程序开始软件开发。
特性
- VBAT电源连接器：0V至60V（插孔和Phoenix）
- 4个高侧输出，室温下每通道100mΩ至2.5A
- 5V电源稳压器，用于VDD引脚
- 手动开关，用于安全模式下的直接输入控制
- Limp按钮，外部强制执行安全模式
- LED，显示FAULTB IRQ引脚上的输出状态、VDD电源或警告和故障
- 4个接头，用于连接兼容硬件（KL25z、S32K144或Arduino R3）
必要设备
- 电源电压范围为0V至60V，直流电流能力高达10A
套件内容
- 防静电袋内组装好且测试过的评估板
- 电源连接器2x1，用于电源
- 电源连接器5x1，用于输出和接地
- 板载跳线
相关产品
NXP Semiconductors MC33XS2410四通道高侧开关
四通道自保护器件，具有先进的数字监控和控制功能。

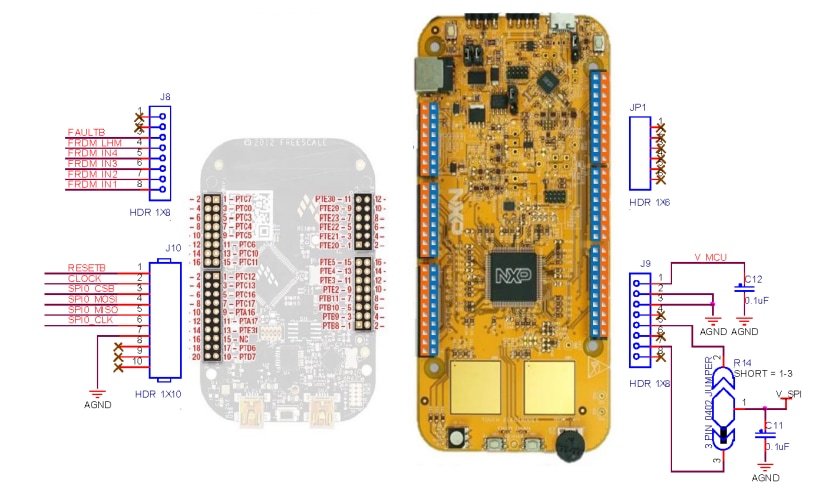

接头连接MCU

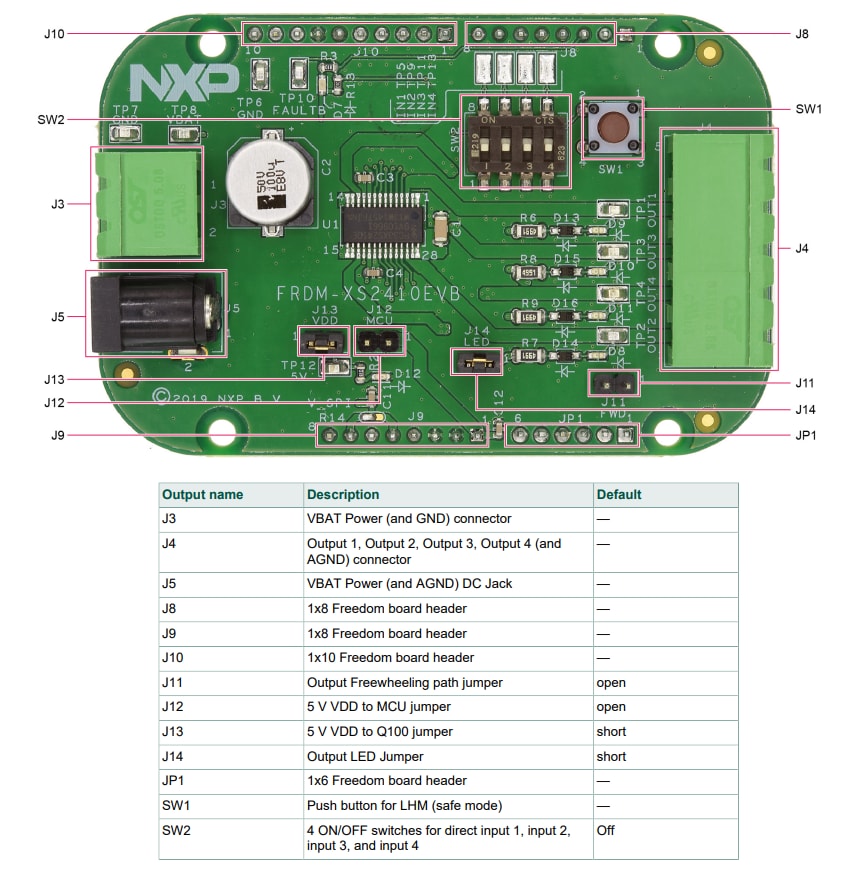

组件位置
