NXP Semiconductors FRDMGD3160DSBHB半桥评估板
NXP Semiconductors FRDMGD3160DSBHB半桥评估套件预装有两个GD3160单通道栅极驱动器件。该套件包括用于连接PC的Freedom KL25Z微控制器硬件， 还包括用于与GD3160栅极驱动器件上的串行外设接口 (SPI) 寄存器通信的FlexGUI软件。该器件可用于菊花链或独立配置。
特性
- 能够连接VE-Trac™ Dual DSB IGBT模块进行半桥评估
- 负VEE栅极低驱动电平 (−7.5 V DC)
- VCCREG稳压高栅极驱动电平 (+15 V DC)
- 跳线可配置为在短路测试时禁用死区时间故障保护
- 轻松访问电源、接地和信号测试点
- 易于安装和使用FlexGUI，通过PC由SPI接口进行连接；软件包括 双脉冲和短路测试功能
- 通过AMUXIN和AOUT在低侧驱动器上实现直流链路总线电压监控器
- 负温度系数 (NTC) 连接和配置，用于监控 模块温度
应用
- EV电源逆变器

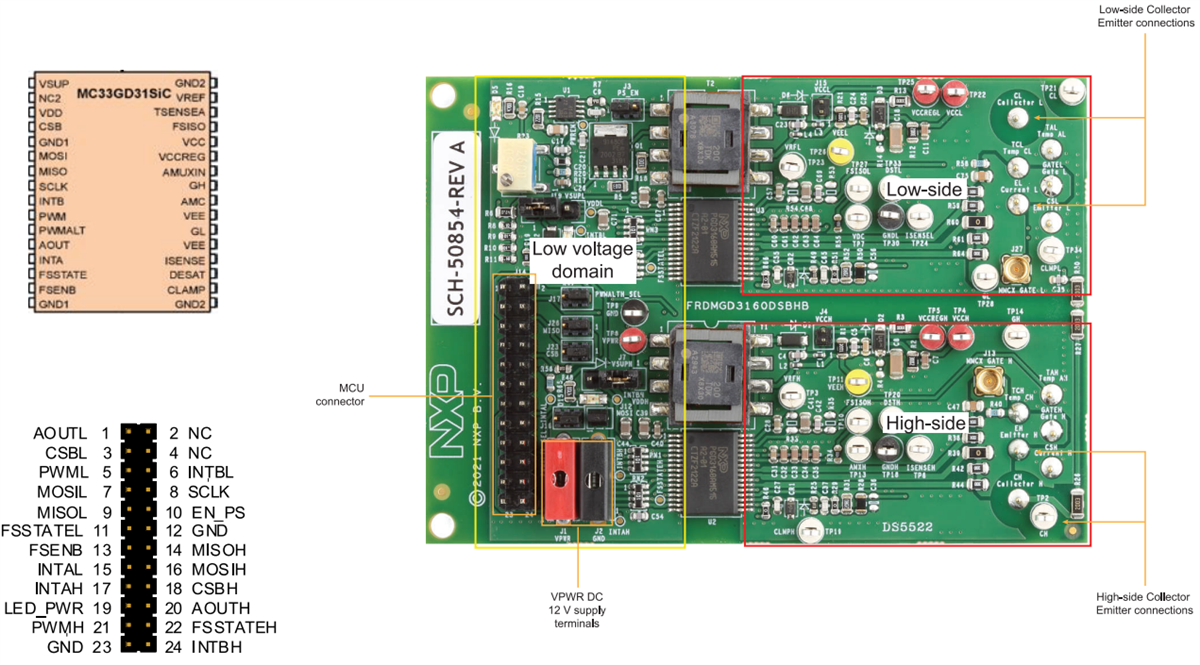

电压和接口

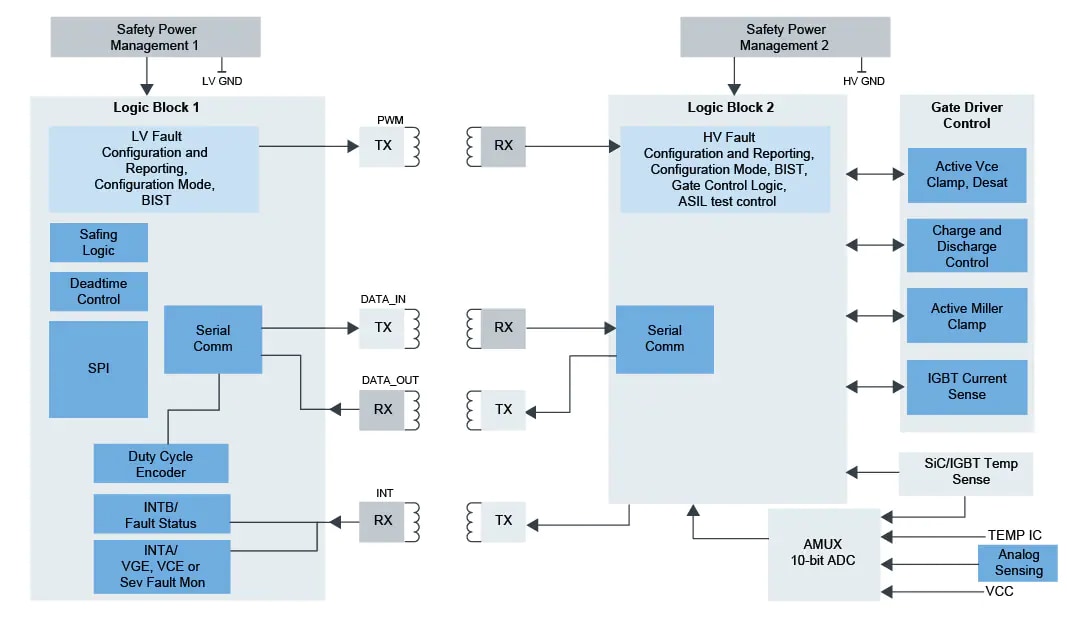

框图
相关产品
NXP Semiconductors RDGD31603PSMKEVM三相逆变器评估套件
配有六个GD3160栅极驱动器。
NXP Semiconductors RDGD31603PHSEVM VE-Trac™驱动参考设计
基于GD3160栅极驱动器的三相逆变器参考设计，设计用于VE-Trac™ IGBT模块。
NXP Semiconductors FRDMGD3160XM3EVM半桥评估套件
该套件预装有两个MC33GD3160单通道IGBT/SiC MOSFET栅极驱动器件。
