NXP Semiconductors MC33XS2410四通道高侧开关
NXP Semiconductors MC33XS2410四通道高侧开关是四通道自保护器件，具有先进的数字监控和控制功能。MC33XS2410的工作电压范围为3.0V至60V。这些开关具有高集成度，集成了嵌入式12位模数转换器，可大幅简化硬件设计和MCU软件控制。SPI端口管理输出的配置、监控和诊断。与MCU通信丢失时，该器件进入安全工作模式，从而实现安全运行模式，但保持运行、可控并受到保护。
NXP MC33XS2410四通道高侧开关符合汽车电子委员会 (AEC) Q100标准，非常适合用于汽车应用。
特性
- 4个完全保护的100mΩ/双50mΩ（+25°C时）高侧开关
- 有源电流限制：5A
- 可配置并行模式，将电流能力加倍
- 16位SPI端口通信3.3V/5.0V兼容菊花链功能
- 可通过SPI总线或直接输入控制输出
- 通过SPI总线报告诊断状态
- 看门狗，用于无效命令或无源SPI，具有可编程超时功能
- 可编程中断发生器，可报告至FAULT引脚或SPI总线
- 4个独立PWM模块，可通过内部或外部时钟在0.5Hz至2.0kHz范围内编程
- 保护电池防止瞬态过压和反向极性电池连接
- 可配置安全模式
- 待机模式，功耗极低
- 数字PI PWM闭环电流调节
- 外部FAULTB引脚，用于警告或IRQ报告
- 导通状态下10mA开路负载检测
- 闩锁，可配置自动重试
- 可配置的严重短路和过载保护
- 可编程有源电流限制阈值，可最大限度地降低短路效应
- 12位ADC：
- 电流范围为5.0mA至5.0A，高于1A时±6%
- 电压范围：0.5V至65V，高于5.0V时±6.5%
- 每个通道温度警告和中央芯片监控
- 符合AEC-Q100 1级标准
- 电气瞬态干扰抑制，符合ISO 7637-2和ISO 16750-2标准
应用
- 12V汽车、卡车和非公路设备
- 12V和24V系统，以及高达60V工业应用
- LED模块
- 电磁阀和电磁阀，与PI调节成正比
- 直流电机高达20W，带PWM控制
- 白炽灯，功率高达21W
- ECU模块，具有大输入旁路电容器、470µF及以上
相关评估板
NXP Semiconductors FRDM-XS2410EVB评估板
可用于演示MC33XS2410器件。

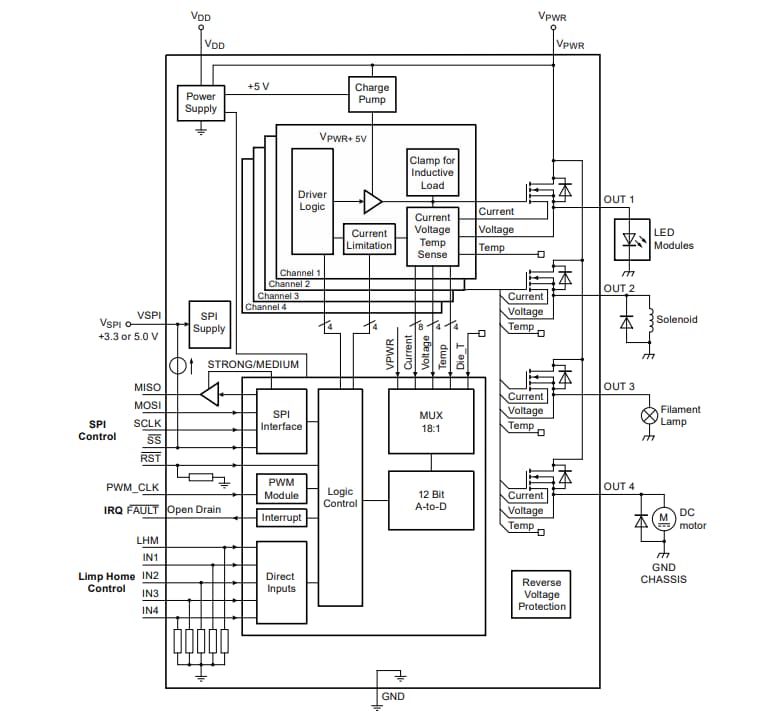

框图
