NXP Semiconductors MCXW72-LOC MCU评估板
NXP Semiconductor MCXW72-LOC MCU评估板是一个高度可配置、低功耗、经济高效的评估和开发平台，基于NXP MCXW72 MCU产品系列。MCXW72-LOC提供了一个易于使用的用户接口，带有一个虚拟串行端口以及标准的编程和运行控制能力。默认情况下，该板支持天线切换，因此，为低功耗BLUETOOTH®信道探测功能提供了最合适的开发和评估平台。
NXP Semiconductor MCXW72-LOC板提供RF电路、两个高速CAN收发器、64Mb QSPI NOR闪存和32MHz 晶振。它还包括两个用于传导测量的SMA连接器引脚布局。MCXW72-LOC兼容Mikroe click板。该板为独立的PCB，支持使用恩智浦的GFSK库进行应用开发。该开发板可与广泛的开发工具配合使用，包括用于Visual Studio Code扩展的NXP MCUXpresso和IAR Embedded Workbench。
特性
- MCXW72 MCU配备Arm® Cortex®-M33内核，运行频率高达96MHz
- CAN接口包括两个高速CAN收发器，用于在目标MCU和1x4针接头（J10和J11）连接器之间驱动CAN信号 。
- LPUART接口包括两个LPUART模块
- LPUART0：连接到两个mikroBUS™插槽连接器之一，用于外部UART连接
- LPUART1 - 支持USB至UART桥接，用于将MCU-Link连接到目标MCU
- LPSPI包括两个带有PCS0的LPSPI模块 (LPSPI1)，用于 LPSPI连接 - PCS0连接到：
- 64Mbit SPI NOR闪存，支持无线 (OTA) 编程
- 两个mikroBUS插座连接器中的一个
- LPI2C接口包括两个LPI2C模块 (LPI2C1) 中的一个，该模块连接到两个mikroBUS插座连接器中的一个
- ADC接口通过mikroBUS插座连接器J1接受ADC输入
- RF接口包括2.4GHz无线电，并支持以下任一选项的RF操作
- 两个集成在PCB上的宽频单极天线ANT10和ANT20（默认操作）
- SMA边缘DNP (CONSMA021.062-G) 连接器J7和J8（备选方案）
- mikroBUS插座连接器J1和J2，带有两个1x8位插座
- MCU-Link USB是一个USB 2.0 Type-C®连接器，用于创建与主机的MCU-Link高速USB连接，并提供5V电源到电路板电压
- 电源
- 主板电源选项
- 通过BT2的纽扣电池CR2032（主要选项）或BT1，CR2450（次要选项）供电
- 通过USB Type-C连接器J3的外部5V电源供电
- 通过J9的12V直流电源插孔
- CAN接头连接器J10和J11
- 支持的电源配置模式
- 带降压模式直流-直流转换器
- 带旁路模式直流-直流转换器
- 主板电源选项
- 时钟 - 目标MCU接收以下两个时钟
- ARM内核和无线电的32MHz 晶振时钟
- 来自另一个晶振的32.768kHz，作为实时时钟 (RTC) 和 低功耗RF时钟
- 调试
- 带有CMSIS-DAP和SEGGER J-Link协议选项的机载MCU-Link调试探针，可通过USB至UART桥连接到目标MCU
- 用于连接外部调试探针的10针ARM JTAG/SWD连接器 J5
应用
- 消费电子产品
- 空调 (AC)
- 连接小型电器
- 家居控制、门禁和自动化
- 智能门锁
- 智能传感器
- 恒温器
- 窗户覆盖
- 工业
- 楼宇安全探测器
- 楼宇安全与监控
- 气候控制
- 热量表
- 智能照明
套件内容
- MCXW72-LOC 板
- USB 2.0 Type-C数据线，长度为1米
视频

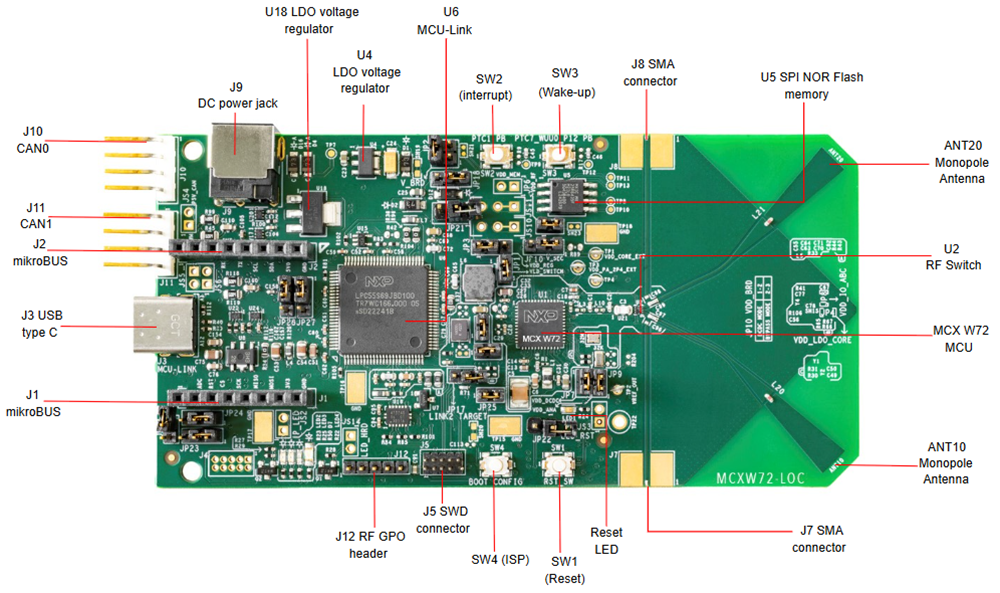

电路板特性

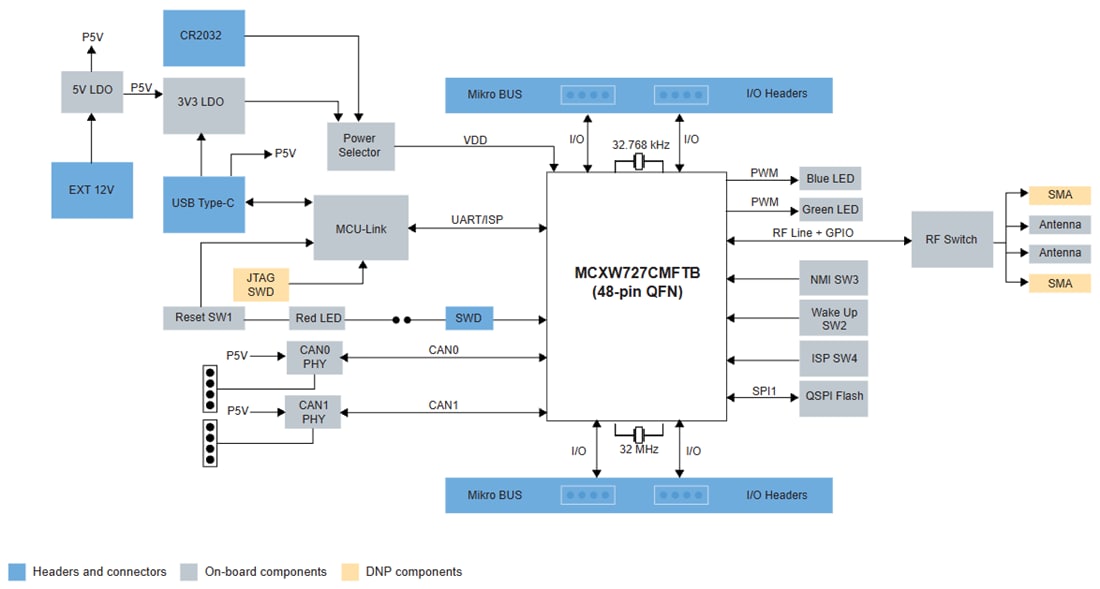

方框图
相关微控制器
NXP Semiconductors MCX W72x微控制器
提供96MHz Arm® Cortex®-M33 内核，并结合多协议无线电子系统。
开发工具
NXP Semiconductors FRDM-MCXW72 MCU开发板
紧凑且可扩展的开发板，用于MCX W72无线MCU的快速原型设计。
