NXP Semiconductors NX48P0407 48V USB Type-C™ CC/SBU保护IC

NXP Semiconductors   NX48P0407 48V USB Type-C™ CC/SBU保护IC可避免Type-C接口的CC和SBU引脚上的短接VBUS损坏，适用于USB-PD EPR应用。USB Type-C允许VBUS电压通过PD 3.1协议增加到48V。由于Type-C连接器的接触引脚比微型USB连接器的接触引脚间距小25%，在机械扭曲和滑动连接器时，CC1/2和SBU1/2引脚可能会短接到48V VBUS。NX48P0407在CON_CC1和CON_CC2引脚上集成了符合IEC61000-4-2标准的ESD保护，能够承受 ±15KV的空气放电和±8KV的接触放电，并设计为能够承受高达+80V的浪涌电压。

特性

  • CC/SBU引脚绝对最大额定电压高达60V
  • 通过外部引脚连接集成CC引脚死电池模式Rd
  • ~250mΩ CC引脚OVP RON，3dB带宽 >20MHz
  • ~3.6Ω SBU引脚OVP RON，3dB带宽 >200MHz
  • 快速过压保护 (OVP) 响应 <60ns
  • CCx_HOST/SBUx_HOST的钳位电压
  • 独立GPIO启用SBU路径
  • 符合IEC-61000-4-2标准的接触±8kV ESD保护
  • 符合IEC-61000-4-5标准、高达+80V的浪涌保护
  • 超低待机静态电流：~40μA
  • WQFN3x3-16 封装

应用

  • 汽车（两轮车）
  • 工业
    • 能量管理系统
    • 移动机器人生态系统
  • 移动设备
    • 电源适配器和充电器
    • 智能手机

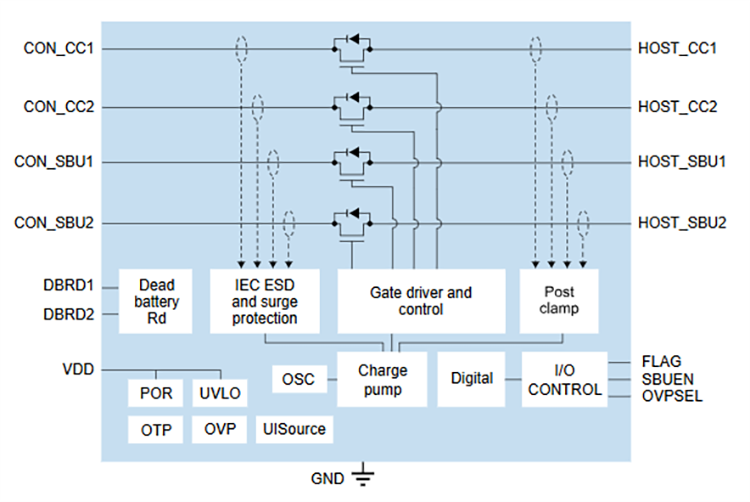

框图

框图 - NXP Semiconductors NX48P0407 48V USB Type-C™ CC/SBU保护IC
