NXP Semiconductors TEA2206DB1583演示板

NXP Semiconductors TEA2206DB1583演示板是一款用于TEA2206T有源桥式整流器控制器的评估平台。TEA2206T设计用于用MOSFET替代传统二极管桥中的两个低侧二极管。将TEA2206T与低欧姆高压外部MOSFET搭配使用，可显著提高电源转换器的效率，因为消除了典型的整流二极管正向导通损耗。此外，TEA2206T还具有X电容放电功能，可在待机情况下降低功耗。

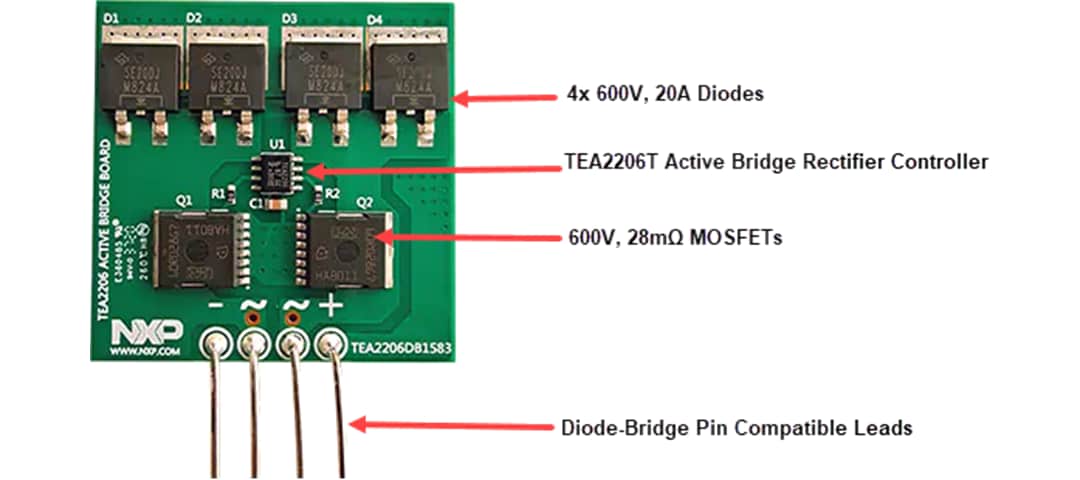

NXP Semiconductors TEA2206DB1583演示板包括一个预安装的采用SO8封装的TEA2206T，连同两个低欧姆高压MOSFET和四个用于高侧整流器的二极管。

TEA2206DB1583演示板设有四个引线，可替代传统的二极管桥。内部两个引线连接到交流主线路。外部两个引线连接到正负整流电压。这四个引线的引脚跟典型的桥式整流器二极管的引脚是兼容的。
