onsemi FGB5065G2-F085 EcoSD® 2 HV-HE IGBT
安森美（onsemi） FGB5065G2-F085 EcoSPARK® 2 HV-HE绝缘栅极双极晶体管（IGBT）是一款650V N沟道点火器件，用于PTC加热器和大电流系统 应用。FGB5065G2-F085符合AEC-Q101标准，工作温度范围为-55°C至+175°C，在+25°C时SCIS能量为500mJ。应用包括大电流系统、PTC加热器电路、汽车和其他坚固型应用。
特性
- 符合汽车类AEC-Q101标准
- SCIS能量：500mJ（+25 °C时）
- 逻辑电平栅极驱动器
- 支持PPAP
- 无铅，符合RoHS指令
应用
- 汽车
- PTC加热器电路
- 大电流系统
- 坚固型应用
规范
- 最大集电极－发射极击穿电压：650V
- 发射极－集电极电压：28V（最大值），电池反向情况
- 最大栅极－发射极电压连续：±10V
- 最大总功耗：300 W（+25 °C时）
- 最大功耗降额：2W/°C（+25 °C时）
- 工作结温范围：-55 °C至+175 °C
- 最高回流焊温度：+260 °C，符合JESD020C标准
- 最大静电放电（ESD）
- 8kV人体模型（HBM）（100 pF、1500 Ω时）
- 5kV充电器件模型（CDM）（1 Ω时）
- D2PAK封装

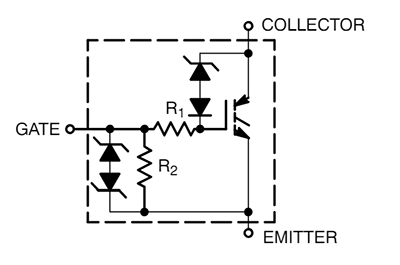

原理图
发布日期: 2024-05-03
| 更新日期: 2025-03-31
