onsemi MC74VHC04/MC74VHCT04A CMOS六路逆变器
安森美 (onsemi) MC74VHC04/MC74VHCT04A互补金属氧化物半导体 (CMOS) 六路逆变器是采用硅栅极CMOS技术制造的高速CMOS四路逆变器。 这些安森美 (onsemi) 逆变器实现了与等效双极型SCHOTTKY TTL类似的高速运行，同时保持了CMOS低功率耗散。MC74VHC04输入与标准CMOS电平兼容，而MC74VHCT04A输入与TTL电平兼容。由于具有完整的5.0V CMOS电平输出摆幅，因此这些设备可用作3.3V与5.0V接口的电平变换器。
MC74VHC04和MC74VHCT04A内部电路由三级组成，包括一个缓冲器输出，该输出具有高抗噪能力和稳定的输出。该输入结构可耐受高达5.5V的电压，允许5V系统与3V系统接口。当VCC = 0V时，MC74VHCT04A输出结构提供保护。这些输出结构有助于防止因电源电压输入/输出不匹配、电池备份、热插入等原因导致的设备损坏。
特性
- 高速 - 典型传播延迟：3.8ns（VCC = 5V时）
- 低功率耗散 - 最大静态供电电流：2µA（+25°C时）
- 高抗噪能力 - VNIH = VNIL = 28% VCC
- 为输入端提供掉电保护
- 平衡传播延迟
- 设计工作范围：2V至5.5V
- 低噪声 - 最大VOLP ：0.8V
- 引脚和功能与其他标准逻辑系列兼容
- 闩锁性能：>过100mA
- ESD性能 (HBM)：>2000V
- 48个FET或12个等效栅极芯片复杂度
- 潮湿敏感度等级 (MSL) 1
- UL 94V-0可燃性等级
- SOIC-14、QFN-14和TSSOP-14封装选项
- -Q后缀适用于汽车及其他需要独特现场和控制变更要求的应用；符合AEC-Q100标准并具备PPAP功能
- 无铅且符合RoHS标准
应用
- 逻辑信号反转
- 波形整形
- 振荡器电路
- 电平转换
- 缓冲及和信号调理
- 定时电路
- 通用逻辑
规范
- 电源电压范围：2.0VDC 至5.5VDC
- 输入电压范围：0VDC 至5.5VDC
- 最大输入上升或下降速率
- MC74VHC 的产品评估板
- 0ns/V至100ns/V（从3.0V至3.6V）
- 0ns/V至20ns/V（从4.5V至5.5V）
- 对于MC74VHCT，0ns/V至20ns/V（从4.5V至5.5V）
- MC74VHC 的产品评估板
- 每个引脚的最大DC电流
- ±20 mA输入
- ±25 mA输出
- 最大DC供电电流：±50mA，VCC 和GND引脚
- 最大输入钳位电流：-20mA
- 最大输出钳位电流
- MC74VHC：±20 mA
- MC74VHCT：-20 mA
- 最大热阻
- SOIC-14：116°C/W
- QFN-14：130°C/W
- TSSOP-14：150°C/W
- 静止空气最大功率耗散：+25°C
- 1077mW（SOIC-14）
- QFN-14：962mW
- TSSOP-14：833mW
- 最大锁存性能：±100mA
- DC电气
- 最大输入漏电流
- MC74VHC：±0.1 µA
- MC74VHCT：±1.0 µA
- 最大静态供电电流范围：2.0µA至20µA
- 最大输入漏电流
- 输入电容：10 pF（最大值）
- +25°C、5.0V时的典型耗散功率电容（每个逆变器）
- MC74VHC：18 pF
- MC74VHCT：11 pF
- 噪声
- MC74VHC 的产品评估板
- 最大静态输出动态VOL ：0.8V，0.4V典型值
- 最小静态输出动态VOL ：-0.8V，-0.4V典型值
- 最小高电平动态输入电压：3.5V最大值
- 最大低电平动态输入电压：1.5V
- MC74VHCT 的产品评估板
- 最大静音输出动态VOL：1.0V，0.8V典型值
- 最小静音输出动态VOL：-1.0V，-0.8V典型值
- 最小高电平动态输入电压：2.0V最大值
- 最大低电平动态输入电压：0.8V
- MC74VHC 的产品评估板
- 温度
- 最大引脚温度：+260°C
- 最大偏置结温：+150°C
- 工作范围：-55 °C至+125 °C

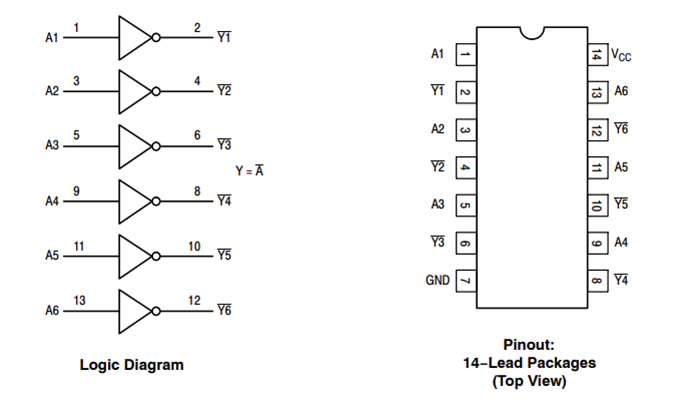

逻辑图和引脚分配
