onsemi NCS21xR和NCV21xR分流监控器
安森美半导体NCS21xR和NCV21xR分流监控器是电压输出型电流检测放大器，可以在-0.3V至+26V的共模电压下测量分流器两端的电压，且不受电源电压影响。这些器件采用零漂移架构，具有低偏移，支持在分流器上进行电流检测，最大电压降低至10mV满量程。这些器件在+2.2V至+26V的单电源电压下工作，最大电源电流为150µA。
NCS21xR和NCV21xR分流监控器IC采用紧凑型SC70-6和UQFN10封装，具有较高的设计灵活性。NCV21xR器件符合汽车应用类AEC-Q100标准。
特性
- 宽共模输入范围：-0.3V - +26V
- 宽电源电压范围：2.2V - +26V
- 低失调电压：±35µV（最大值）
- 低失调漂移：0.5µV/°C
- 低增益误差：1%（最大值）
- 低增益误差漂移：10 ppm/°C（最大值）
- 轨到轨输出功能
- 低电流消耗：40µA（典型值），80μA（最大值）
应用
- 高侧/低侧电流检测
- 电源监控
- 电源适配器
- LED电源
- 过流保护
- 闭环反馈电路

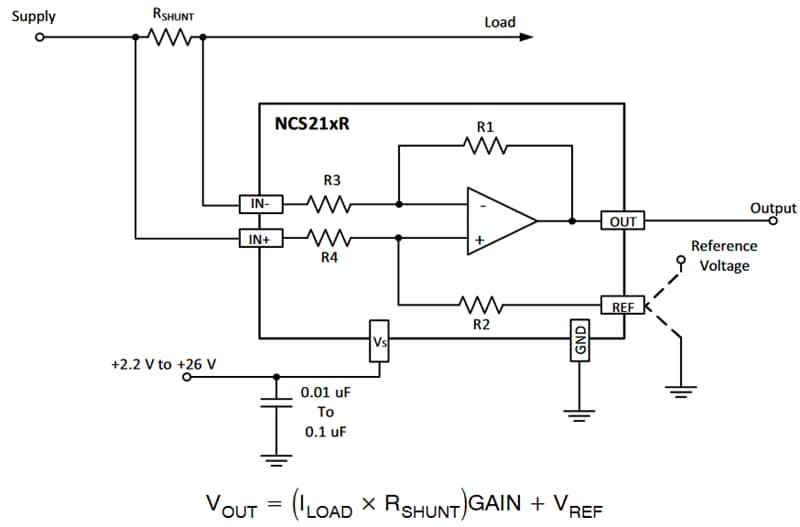

应用原理图示例
发布日期: 2018-03-27
| 更新日期: 2023-08-03
