onsemi NL27WZ126 3态高电平使能双路缓冲器
安森美 NL27WZ126 3态高电平使能双路缓冲器是MiniGate™ 高性能双路非反相缓冲器，工作采用1.65V至5.5V电源。高电平使能特性让这些缓冲器可以在使能时提供有源输出，使它们适合用于多器件环境中需要受控信号激活的应用。安森美NL27WZ126缓冲器采用 US8、UDFN8和UQFN8封装，工作在-55°C至+125°C的宽温度范围内。
特性
- 设计在1.65V至5.5V VCC 电压下运行
- 2.4ns tPD（在VCC = 5V的典型值时）
- 输入/输出耐高达5.5V的过电压
- IOFF 支持局部断电保护
- 24mA拉电流/灌电流（3.0V时）
- ±100mA锁存性能
- 工作温度范围：-55 °C至+125 °C
- 采用US8、UDFN8和UQFN8封装
- 芯片复杂性<100FET
- 几乎为零的静态供电电流大幅降低了系统功率要求
- 潮湿敏感度等级 (MSL) 1级
- UL 94V-0可燃性等级
- 带-Q后缀的用于汽车和其他要进行现场和控制变更的应用，通过了AEC-Q100认证，并支持PPAP
- 无铅、无卤/无溴化阻燃剂（BFR），符合RoHS指令
应用
- 总线驱动器
- 信号隔离
- 数据缓冲器
- 控制逻辑
- 电平转换
- 扇出应用
- 微控制器接口
- LED驱动器
- 存储器应用

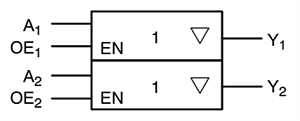

逻辑符号

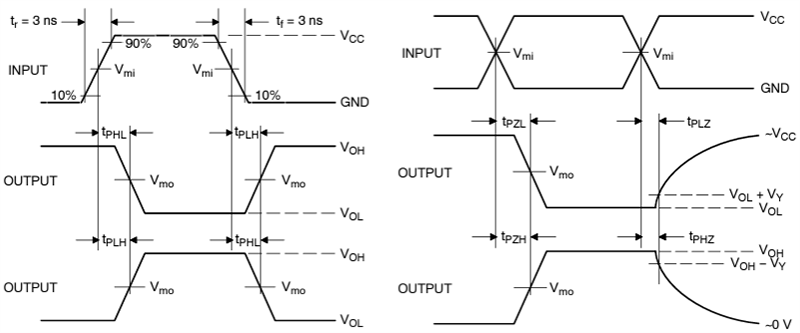

开关波形
