onsemi NL37WZ04三路反相器逻辑门
安森美 NL37WZ04三路反相器逻辑门是高性能三路反相器，工作采用1.65V至5.5V的电源。高阻抗兼容TTL的输入显著降低了输入驱动器的电流负载，而兼容TTL的输出则提供更好的开关噪声性能。这些器件具有快速开关速度和低功耗。
特性
- 设计在1.65V至5.5V VCC 电压下运行
- 2.3ns tPD（在VCC = 5V的典型值时）
- 输入/输出耐高达5.5V的过电压
- IOFF 支持局部断电保护
- 24mA拉电流/灌电流（3.0V时）
- ±100mA锁存性能
- 工作温度范围：-55 °C至+125 °C
- 采用US8、UDFN8和UQFN8封装
- 芯片复杂性<100FET
- 潮湿敏感度等级 (MSL) 1级
- UL 94V-0可燃性等级
- 带-Q后缀的用于汽车和其他要进行现场和控制变更的应用，通过了AEC-Q100认证，并支持PPAP
- 无铅、无卤/无溴化阻燃剂（BFR），符合RoHS指令
应用
- 信号调理
- 电平转换
- 数字逻辑电路
- 控制系统
- 振荡器电路
- 电源管理
- 信号隔离

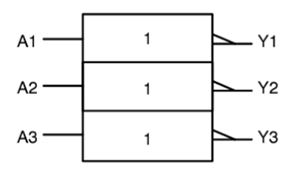

逻辑符号

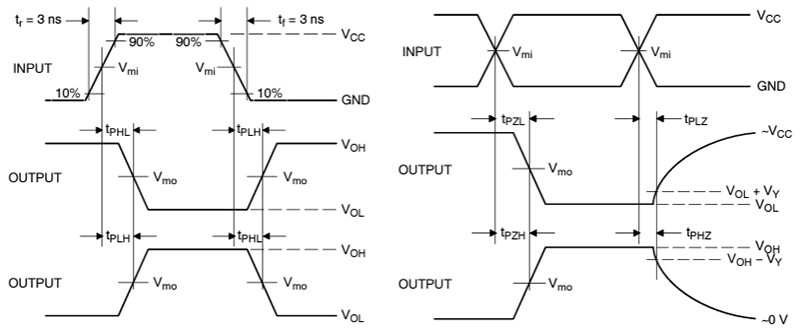

开关波形
