onsemi NL3V2T240/NL3V2T244电压电平转换器

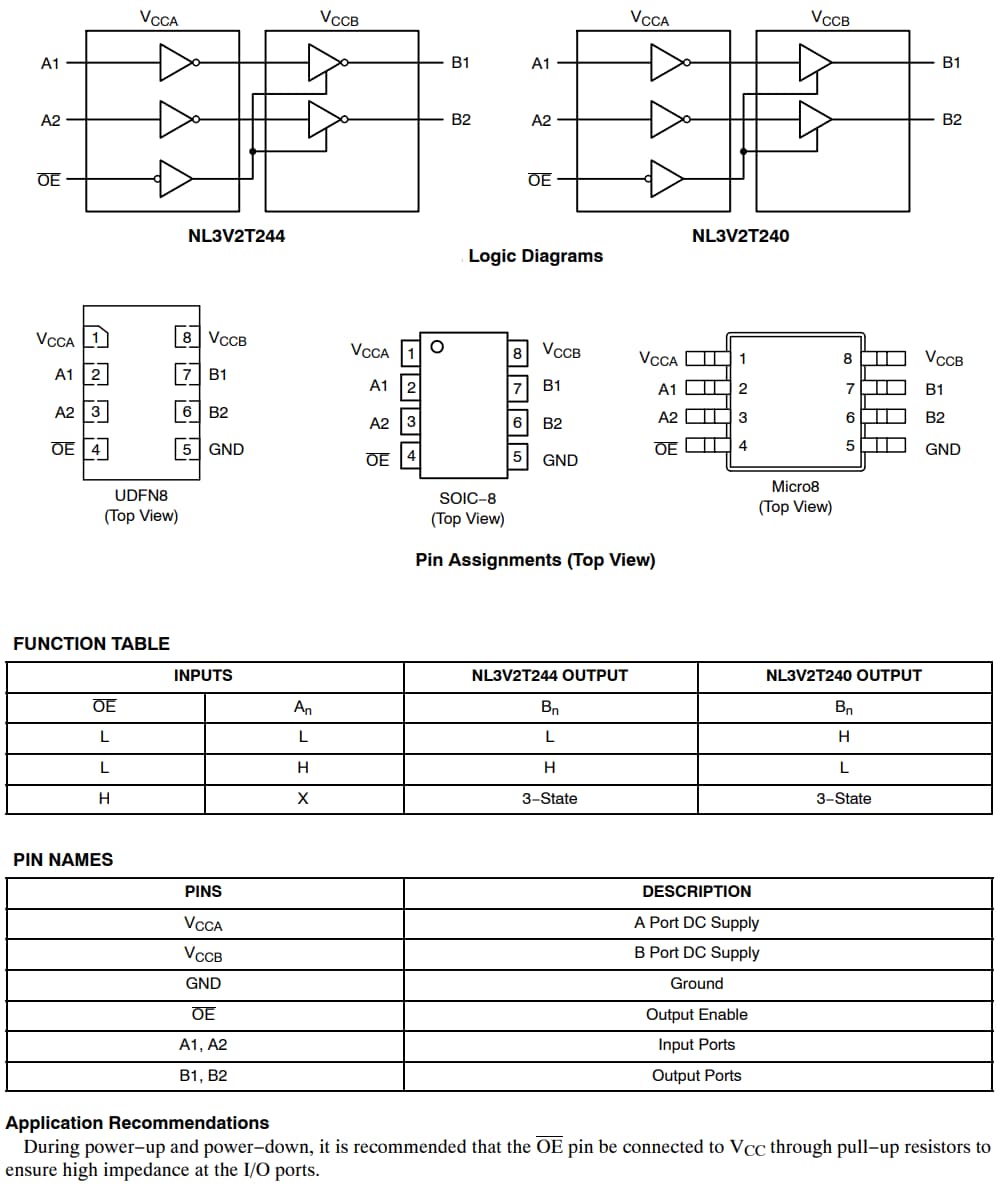

安森美NL3V2T240/NL3V2T244电压电平转换器是一款2位可配置双电源电平转换器，具有3态输出。输入An和输出Bn端口设计目的是跟踪两个不同电源轨（VCCA 和VCCB）。这两个电源轨均可在0.9V至3.6V范围内配置，支持从输入An到输出Bn端口的通用低电压转换。NL3V4T240是一款2位电平转换器，支持从A端口到B端口的反相转换。NL3V2T244是一款2位电平转换器，支持从A端口到B端口的非反相转换。NL3V2T240/NL3V2T244电压电平转换器适合用于手机、个人数字助理 (PDA)、汽车和工业应用。
特性
- 工作电压范围：0.9V至3.6V VCCA 和VCCB
- 平衡输出驱动：±24mA（3V时）
- 速度快，具有平衡传播延迟
- 输入和输出具有高达3.6V的OVT保护
- 非优先VCCA 和VCCB 排序
- 在达到有效VCC 之前，输出处于三态
- 部分断电保护
- 如果任一VCC 接地，则输出切换至三态
- 工作温度范围：-40 °C至125 °C
- 典型最大数据速率：
- 380Mbps（≥1.8V至3.3V转换）
- 200Mbps（≥1.1V至[1.8V、2.5V和3.3V]转换）
- 150Mbps（≥1.1V至1.5V转换）
- 100Mbps（≥1.1V至1.2V转换）
- 1.7mm x 2mm UQFN12超小型封装
- 符合RoHS标准
- 无铅、无卤器件
应用
- 手机
- 个人数字助理（PDA）
- 其他便携式设备
- 汽车
- 工业
