安森美NTBG022N120M3S 1200V M3S系列SiC MOSFET采用D2PAK-7L封装,可实现低共源电感。
特性
- 优化用于快速开关应用
- 低开关损耗
- 典型导通开关损耗:485µJ(40A、800V时)
- 18V,性能最佳;15V,兼容IGBT驱动器电路
- 100%经雪崩测试
- 功率密度更高
- 提高了对意外进入电压尖峰或振铃的稳健性
应用
- 交流-直流转换
- 直流-交流转换
- 直流-直流转换
- 开关模式电源 (SMPS)
- UPS
- 电动汽车充电器
- 太阳能逆变器
- 能量存储器系统
规范
- 漏极-源极电压 (VDSS):1200V
- 漏极-源极导通电阻 (RDS(on)):22mΩ
- 栅极-源极电压 (VGS):-10V/+22V
- 漏极-源极击穿电压温度系数 (V(BR)DSS/TJ):0.3V/°C
- 零栅极电压漏极电流 (IDSS):100µA
- 栅极-源极漏电流 (IGSS):±1µA
- 连续漏极电流 (ID)
- 58A(TC = 25°C时)
- 41A(TC = 100°C时)
- 功率耗散 (PD)
- 234W @ TC = 25°C
- 117W @ TC = 100°C
- 栅极阈值电压 (VGS(TH)):2.04V至4.4V;典型值2.72V
- 输入电容 (CISS):3200pF
- 输出电容 (COSS):148pF
- 反向传输电容 (CRSS):14pF
- 接通延迟时间 (td(ON)):18ns
- 上升时间 (tr):24ns
- 关断延迟时间 (td(OFF)):47ns
- 下降时间 (tf):14ns
- 反向恢复时间 (tRR):23ns
- 工作结温和储存温度范围(TJ 、Tstg):-55°C至+175°C
- D2PAK7 (TO-263-7L HV) 封装

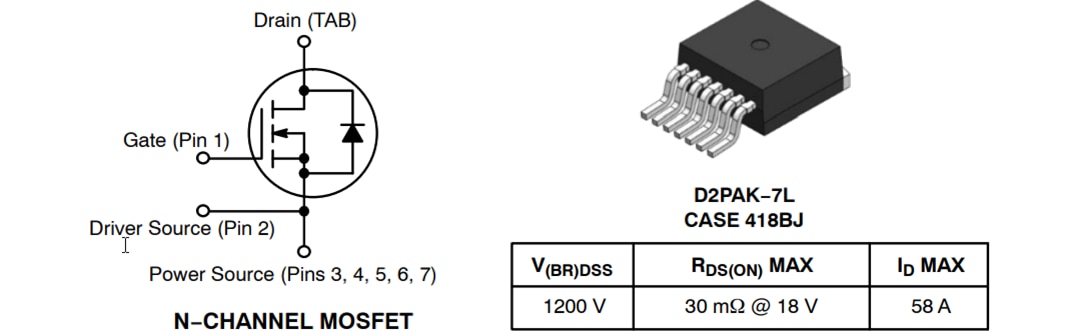

内部原理图

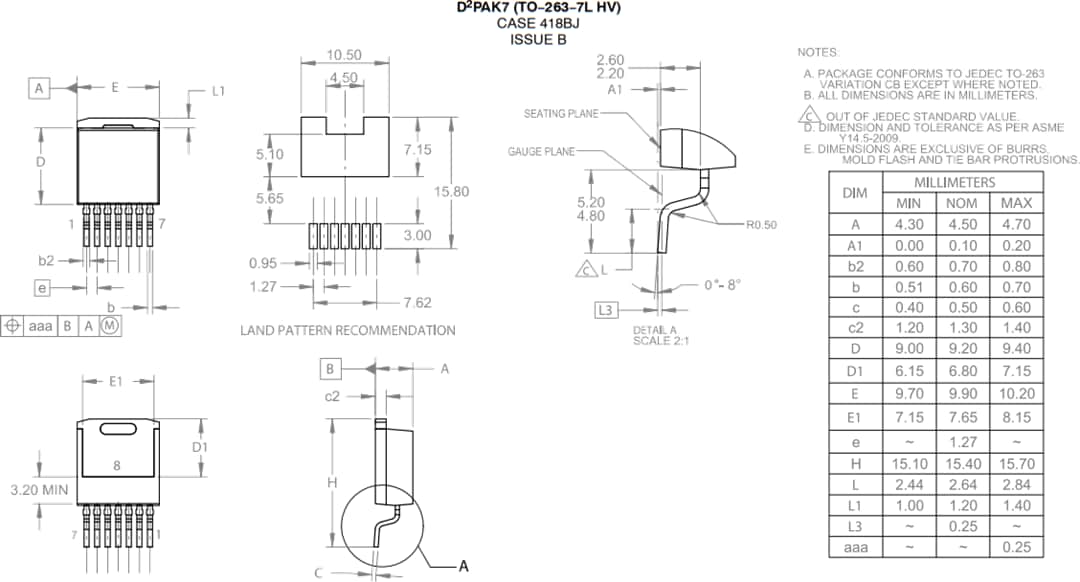

封装外形
