onsemi NV24Cxx串行I2C汽车级EEPROM
安森美NV24Cxx串行I2C车规级EEPROM支持标准 (100kHz)、快速 (400kHz) 或快速+ (1MHz)（仅限NV24C64）I 2C协议。通过提供起始地址，然后将1到最多32个连续字节加载到Page Write缓冲区来写入数据。然后，在一个内部写入周期内将所有数据写入非易失性存储器。通过提供起始地址来读取数据。然后数据串行移出，同时自动增加内部地址数。借助外部地址引脚，可在同一总线上寻址多达八个安森美（onsemi）NV24C02、NV24C32或NVNV24C64、四个NV24C04、两个NV24C08和一个NV24C16器件。
特性
- 符合汽车AEC-Q100 1级标准（-40°C至+125°C）
- 支持标准、快速或快速+（仅限NV24C64）I2C协议
- 电源电压范围
- NV24C02/04/08/16/32：2.5 V至5.5 V
- NV24C64：1.8 V至5.5 V
- 页面写入缓冲器：
- 16字节：NV24C02/04/08/16
- 32字节：NV24C32/64
- 4ms（最大值）的快速写入时间
- 整个存储器的硬件写保护
- NV前缀用于需要现场和变更控制的汽车和其他应用
- I2C总线输入（SCL和SDA）上的施密特触发器和噪声抑制滤波器
- 低功耗CMOS技术
- 1,000,000个编程/擦除周期
- 100年数据保留期
- UDFN-8（2mmx3mm）可湿性侧翼封装（-40°C至+125°C）
- 这些器件无铅、无卤/无BFR，符合RoHS指令
应用
- 车门控制模块
- 座椅控制单元
- 车身电脑和能源管理单元
- 防盗装置
- 雨刮器模块
- 风扇控制单元
- 泊车辅助单元
- 光源控制单元
- 电子驻车制动器
- 发动机启动/停止控制单元
- 发动机控制单元
- ABS/ESP（电子稳定程序）
- 安全气囊
- 集成导航和信息娱乐系统
- 电动转向控制单元，ESL

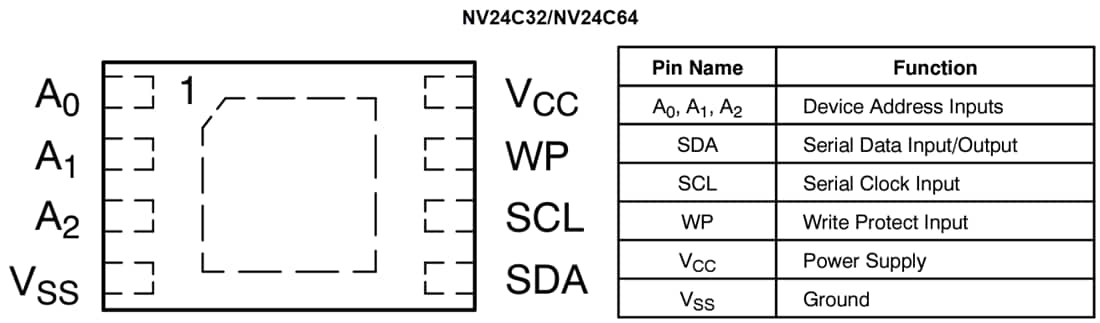

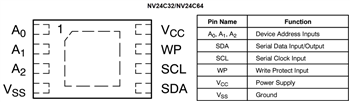

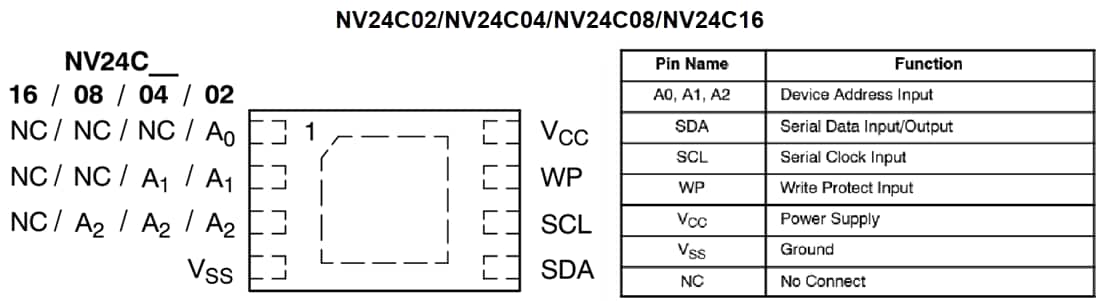

引脚配置/引脚功能
