Würth Elektronik WE-HEPA高效电源扼流圈
Würth Elektronik WE-HEPA高效电源扼流圈是一款符合AEC-Q200 1级标准的磁屏蔽器件，具有 更高的饱和电流。这些扼流圈的工作温度范围为-40°C至150°C，湿度灵敏性等级为1级(MSL 1)。WE-HEPA电源扼流圈有5030 (4.8mm x 4.8mm x 2.8mm)和6030 (5.9mm x 5.9mm x 2.85mm)尺寸可供选择。这些扼流圈用于滤波、LED头灯、电池管理系统、逆变器、直流/直流和汽车导航系统。
特性
- 磁屏蔽
- 工作温度范围：-40 °C至150 °C
- 湿度灵敏性等级：1级(MSL 1)
- 基于镍锌铁氧体
- 符合AEC-Q200 1级标准
- 符合RoHS标准
- 有多种尺寸可供选择：
- 5030
- 4.8 mm x 4.8 mm x 2.8 mm
- 6030:
- 5.9 mm x 5.9 mm x 2.85 mm
- 5030
应用
- 滤波
- LED头灯
- DC-DC转换器
- 控制系统
- 电动汽车
- 电池管理系统
- 逆变器
- DC-DC转换器
- 汽车导航系统

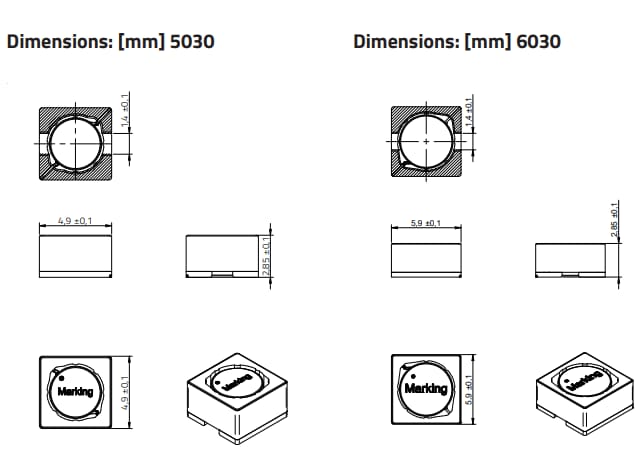

尺寸
相关产品
Würth Elektronik 单线圈屏蔽型功率电感器
包括大饱和电流、薄型、低RDC 、性能、稳健、SMT和标准版本。
Würth Elektronik 单线圈非屏蔽型功率电感器
有绕线、高频、SMT和径向通孔型号可供选择。
Würth Elektronik AEC-Q200产品
自动化水平极高的电感器、铁氧体等系列，达到或超过AEC-Q200标准。
View Results ( 16 ) Page
| 物料编号 | 描述 | 电感 | 容差 | 最大直流电流 | 最大直流电阻 | 自谐振频率 | 通道数量 | 端接类型 | 安装风格 |
|---|---|---|---|---|---|---|---|---|---|
| 78408053003 | 共模扼流圈/滤波器 WE-HEPA 3.3uH IR = 2 A Isat = 2.3A RDC = 75 mOhms AEC-Q200 | 3.3 uH | 25 % | 2 A | 75 mOhms | 100 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408053004 | 共模扼流圈/滤波器 WE-HEPA 4.7uH IR = 1.4 A Isat = 2.1A RDC = 100 mOhms AEC-Q200 | 4.7 uH | 20 % | 1.4 A | 100 mOhms | 85 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408053006 | 共模扼流圈/滤波器 WE-HEPA 6.8uH IR = 1.3 A Isat = 2A RDC = 125 mOhms AEC-Q200 | 6.8 uH | 20 % | 1.3 A | 125 mOhms | 60 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408053100 | 共模扼流圈/滤波器 WE-HEPA 10uH IR = 1.2 A Isat = 1.3A RDC = 140 mOhms AEC-Q200 | 10 uH | 20 % | 1.2 A | 140 mOhms | 37 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408053150 | 共模扼流圈/滤波器 WE-HEPA 15uH IR = 1.1 A Isat = 1.2A RDC = 200 mOhms AEC-Q200 | 15 uH | 20 % | 1.1 A | 200 mOhms | 22 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408053220 | 共模扼流圈/滤波器 WE-HEPA 22uH IR = 0.9 A Isat = 0.8A RDC = 270 mOhms AEC-Q200 | 22 uH | 20 % | 900 mA | 270 mOhms | 20 MHz | 1 Channel | PCB Mount | |
| 78408053330 | 共模扼流圈/滤波器 WE-HEPA 33uH IR = 0.8 A Isat = 0.7A RDC = 415 mOhms AEC-Q200 | 33 uH | 20 % | 800 mA | 415 mOhms | 15 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408063004 | 共模扼流圈/滤波器 WE-HEPA 4.7uH IR = 2 A Isat = 2.5A RDC = 90mOhms AEC-Q200 | 4.7 uH | 20 % | 2 A | 90 mOhms | 75 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408063006 | 共模扼流圈/滤波器 WE-HEPA 6.8uH IR = 1.8 A Isat = 2.2A RDC = 100 mOhms AEC-Q200 | 6.8 uH | 20 % | 1.8 A | 100 mOhms | 40 MHz | 1 Channel | SMD/SMT | PCB Mount |
| 78408063100 | 共模扼流圈/滤波器 WE-HEPA 10uH IR = 1.35A Isat = 1.6A RDC = 140 mOhms AEC-Q200 | 10 uH | 20 % | 1.35 A | 140 mOhms | 27 MHz | 1 Channel | SMD/SMT | PCB Mount |
发布日期: 2024-11-05
| 更新日期: 2024-12-23
