Vishay / Sfernice TSM3微调电阻器
Vishay/Sfernice TSM3微调电阻器专为表面贴装微型微调器而设计，采用多圈陶瓷密封，具有高性能和稳定性。这些微调电阻器的紧凑设计可节省电路板空间，并经过密封处理，可承受标准电路板清洗过程。TSM3电阻器与自动化PCB组装/组件（拾取和放置）兼容，并能承受标准回流焊工艺。这些微调电位计的工作温度范围为-65°C至150°C。符合RoHS标准的TSM3电阻器采用3mmx4mmx4mm尺寸的小型封装，并且通过微调可提高体积效率。
特性
- 0.125W（70°C温度时）
- 专业级和工业级
- 宽欧姆范围: 10Ω至2MΩ
- 尺寸非常小，可实现最佳封装密度
- 顶部和侧面调节类型
规范
- 电气行程：11匝±2
- 10Ω至2MΩ电阻范围
- 容差标准：±20%
- 限制元件电压：200 V
- 工作扭矩：1.7Ncm（最大值）
- 最大接触电阻变化：3%或3Ω（典型值）
- 最大终端电阻: 1%或3Ω（典型值）
- 介电强度(RMS)：600VAC（1分钟）
- 500VDC时的最小绝缘电阻为100MΩ
电路图

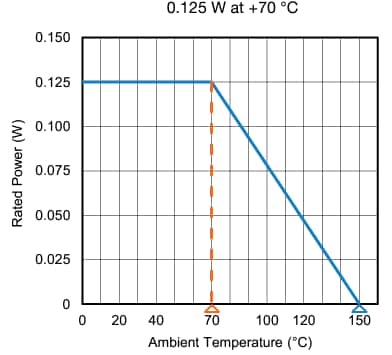

性能图表
