Vishay / Dale IHXL1500VZ-3A汽车通孔电感器
Vishay / Dale IHXL1500VZ-3A汽车通孔电感器符合 AEC-Q200标准，额定工作温度可高达+155°C。大电流IHXL1500VZ-3A电感器采用38.1mm x 38.1mm x 21.89mm封装，其改进的芯体材料可将芯体损耗比之前的IHXL-5A型号降低20%。此系列Vishay/Dale商用电感器的金属合金结构具有出色的磁屏蔽性和高导热性，可最大限度地减少热点。此系列电感器表面平坦，可安装散热器或主动冷却冷板。IHXL1500VZ-3A可处理高瞬态电流尖峰而不会出现饱和现象。应用包括汽车大电流电池充电、无刷直流电机 (BLDC)、DC-Link滤波器等。
特性
- 符合 AEC-Q200
- 高温额定值，高达+155 °C
- 尺寸：38.1 mm x 38.1 mm x 21.89 mm
- 芯体材料经过改进，芯体损耗比之前的IHXL-5A型号降低了20%
- 金属合金结构具有出色的磁屏蔽性和高导热性，可最大限度地减少热点
- 表面平坦，可安装热散器或主动冷却冷板
- 可处理高瞬态电流尖峰而不会饱和
应用
- 汽车大电流电池充电
- 无刷直流电机 (BLDC)
- DC-Link滤波器
- 差模扼流圈
- 升压功率因数校正扼流圈
- 太阳能/风能
规范
- 0.68 μH 到 10 μH 电感范围
- +25°C时的直流电阻
- 0.12 mΩ至1.10 mΩ（典型值）
- 0.13mΩ至1.16mΩ（最大值）
- 额定直流热电流（典型值）
- 55A至180A（40°C温升）
- 88A至280A（80°C温升）
- 饱和直流电流（典型值）
- 49A至235A（下降20%）
- 72A至335A（下降30%）
- SRF：7.6 MHz至37.8 MHz（典型值）

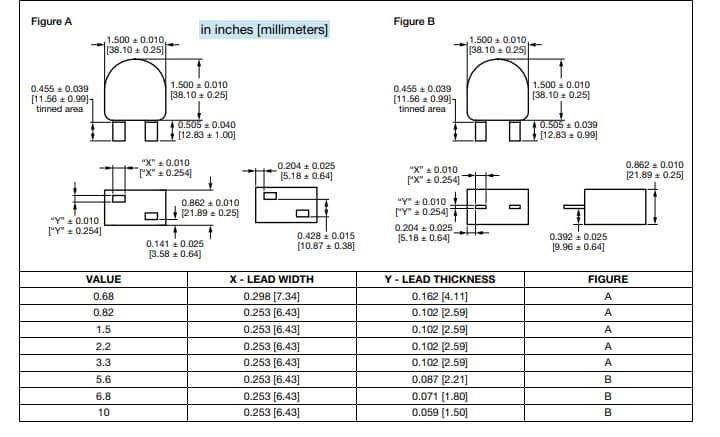

尺寸
