Phoenix Contact M17 PRO混合连接器
Phoenix Contact M17 PRO混合连接器采用符合IEC 61076-2-117标准的极型设计，提供紧凑、节省空间的解决方案，将电源、数据和信号结合在一起。这些M17界面连接器采用无工具ONECLICK三合一快速锁定系统，提供视觉、听觉和触觉反馈，同时节省安装时间。连接器触点布局中的颜色和机械编码确保了无误安装。Phoenix Contact M17 PRO混合连接器具有菊花链功能，并且与标准M17连接器相比，有15%的高度降低。M17系列具有良好的兼容性和灵活性，可应用于包括机器人和电机控制在内的各种范围。
特性
- 将电源、数据和信号功能紧凑地集成在一个连接器中
- ONECLICK快速锁定系统提供视觉、听觉和触觉反馈
- 插配面采用颜色和机械编码，确保无误安装
- 支持菊花链连接的三合一解决方案
- 得益于IEC标准化M17接口，具备兼容性和灵活性
- 采用免工具ONECLICK快速锁定系统，节省70%安装时间
- 与标准M17连接器相比，高度降低了15%
应用
- 机器人技术
- 电机控制
- 空间受限的模块化设计
- 工业
规范
- 引脚分配基于IEC 61076-2-117标准
- 有 50 V 和 630 V 可供选择
- 安装海拔高度：可达3000m
- 电流：可达16A
- 电源引脚连接截面：高达1.5mm2
- 防护等级：IP66、IP68 (2m/24h)
- 完全无铅，符合RoHS II标准。

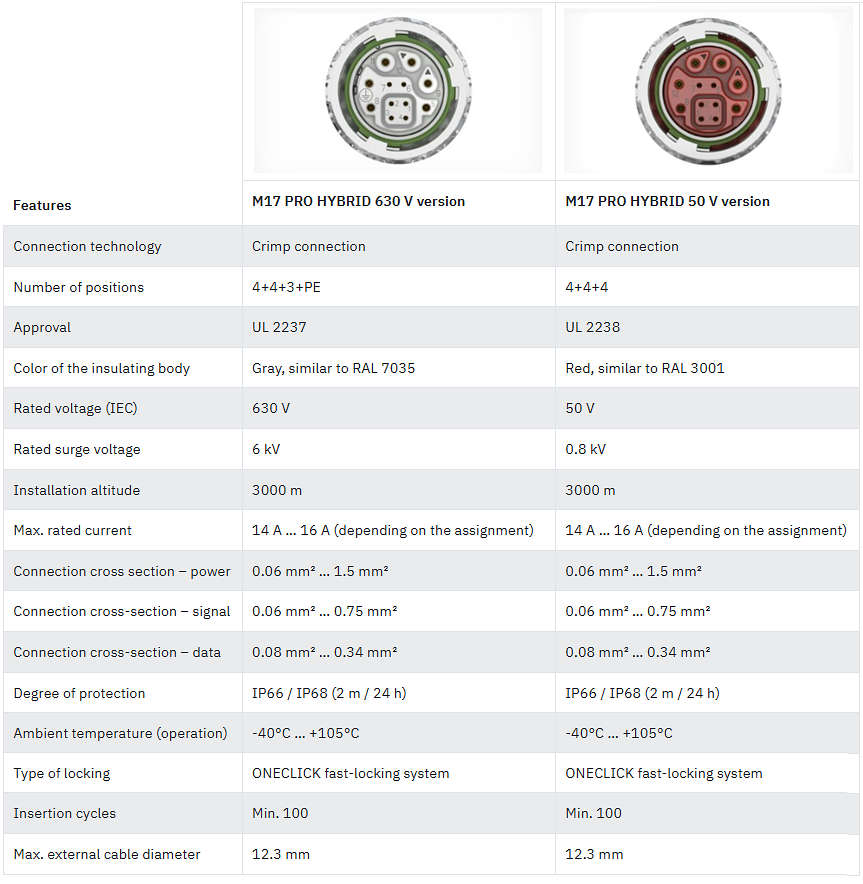

技术数据比较
视频

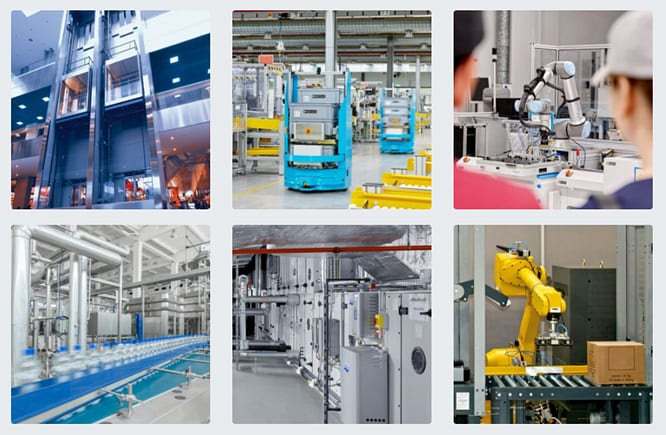

应用示例
