Pulse Egston Rogowski RC01/03/05线圈电流传感器
Pulse Electronics Rogowski RC01/03/05线圈电流传感器有3种不同尺寸可供选择，具有1A至2500A宽动态电流范围。这些传感器具有高达50kHz带宽、100mV/kA至600mV/kA灵敏度范围、50Hz/60Hz相位误差为 <0.03度，符合ANSI C12.20精度1.0类要求。RC01/03/05传感器还具有低温度依赖性，不受外部交流磁场和直流电流的影响。这些传感器是智能电网和智能计量等交流测量和计费应用的理想选择。
特性
- 符合ANSI C12.20精度等级1.0
- 相位误差：<0.03°（50Hz/60Hz时）
- 不受外部交流磁场影响
- 抗直流电流和磁场干扰
- 提供有三种不同的尺寸
- 灵敏度从100mV/kA到600mV/kA
- 可选择屏蔽，以显著减少电容性影响
- 达到IEC 61869-10精度级别1
- 还提供适合电表应用的1号尺寸，精度等级0.5
- 宽动态电流范围为1A至2500A
- 高带宽：高达50kHz
- 因无磁芯而无线性效应
- 低温度依赖性
- 工作温度范围：-20 °C至+80 °C
应用
- Circuit breaker
- Motor protection switch
- Gas-insulated switchgear
- Smart grid monitoring
- Load balancing and power quality management
- Power supplies for AI servers
- Transformer condition monitoring
- Substation applications
- Overhead line infrastructure
视频

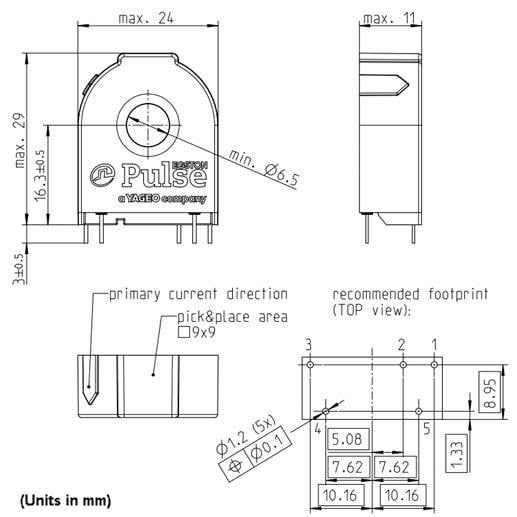

RC01-SSS-0尺寸

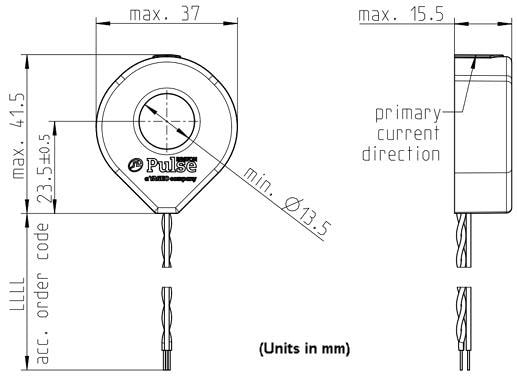

RC03-SSS-LLLL-0尺寸

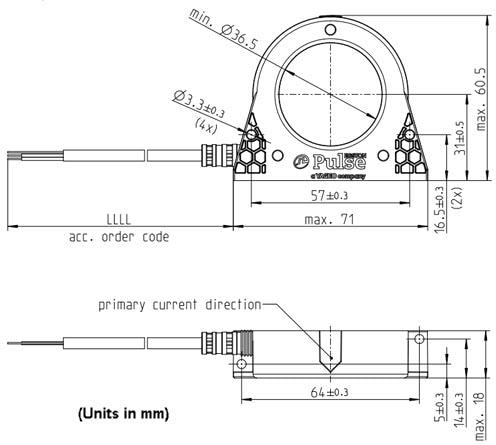

RC05-SSS-LLLL-0尺寸

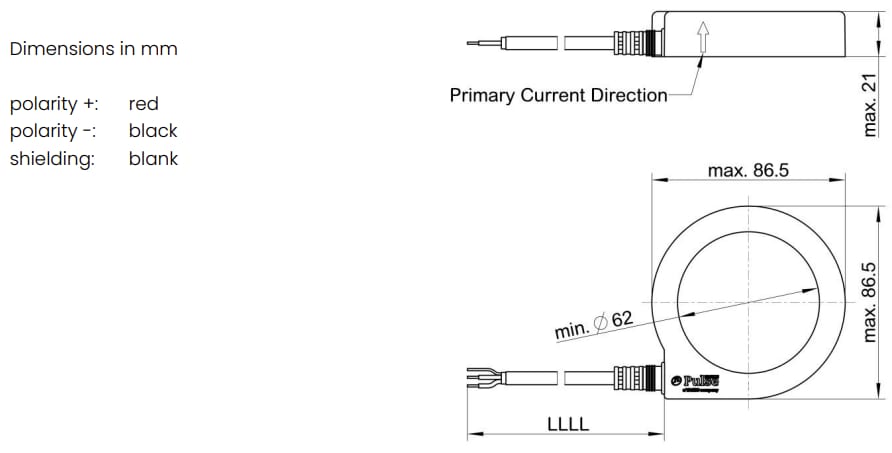

RC07-SSS-LLLL-O Dimensions
Related Current Sensors
Pulse Egston Flexible Rogowski Coil FLRC Current Sensors
Split-core design that allows direct mounting on the primary conductor without circuit interruption.
