Qorvo QPA0007功率放大器

Qorvo QPA0007功率放大器是一款可重新配置的双频段GaN（氮化镓）MMIC（单片微波集成电路）功率放大器，在S频段和X频段工作。在S频段，该放大器在3.1GHz至3.5GHz频率范围内提供32W饱和功率。在X频段，该放大器在9GHz至11GHz范围内提供28W饱和功率。QPA0007功率放大器100％通过直流和射频测试，以确保符合电气规范。该高性能功率放大器非常适合用于雷达系统。

特性

  • 在S频段和X频段下工作
  • 饱和功率：32W（3.1GHz至3.5GHz频率范围）
  • 饱和功率：28W（9GHz至11GHz频率范围）
  • 功率增益
    • S频段：21dB
    • X频段：18.5dB
  • 功率附加效率 (PAE)
    • S频段：47%
    • X频段：32%
  • PSAT：44.5dBm和45dBm
  • 7.0mm x 6.0mm电镀散热片 (PHS) 封装
  • 无铅，符合RoHS指令

应用

  • 雷达

技术文章

相关评估板

Qorvo QPA0007EVB评估板

设计用于评估QPA0007可重新配置双频段GaN MMIC功率放大器。

Learn More关于Qorvo QPA0007EVB评估板 View Products与Qorvo QPA0007EVB评估板相关

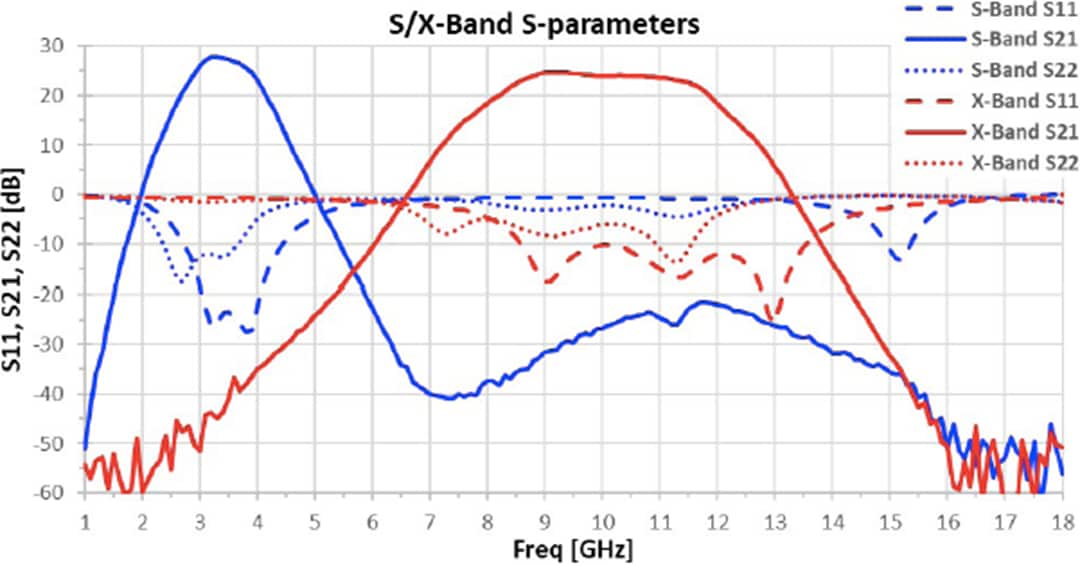

S/X频段S参数

性能图表 - Qorvo QPA0007功率放大器

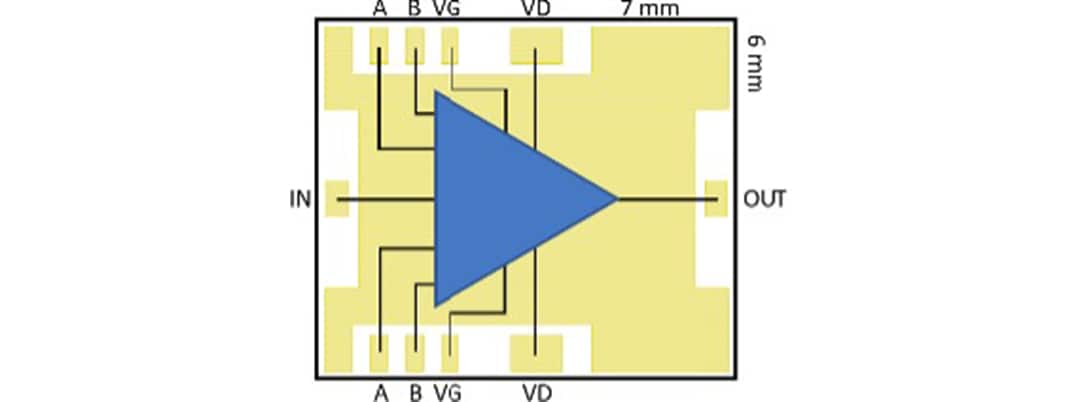

引脚分配

机械图纸 - Qorvo QPA0007功率放大器
