Qorvo QPA1019 GaN功率放大器
Qorvo QPA1019 GaN功率放大器设计用于在4.5GHz至7GHz频率范围内工作，并提供大于10W的饱和输出功率。这些功率放大器具有偏置灵活性，允许用户改变电压以实现理想的系统性能。QPA1019功率放大器采用带有铜焊盘的塑料包覆成型QFN封装，具有良好的散热性能，因此实现了偏置灵活性。
特性
- 频率范围：4.5GHz - 7GHz
- >40dBm PSAT (PIN=22dBm)
- >40% PAE (PIN=22dBm)
- >19dB功率增益 (PIN=22dBm)
- 集成功率检测器
- 偏置：
- VD=22V
- IDQ=290mA
- VG=-2.5V（典型值）
- 5.0mm x 5.0mm x 0.85mm
应用
- C波段雷达
- 卫星通信

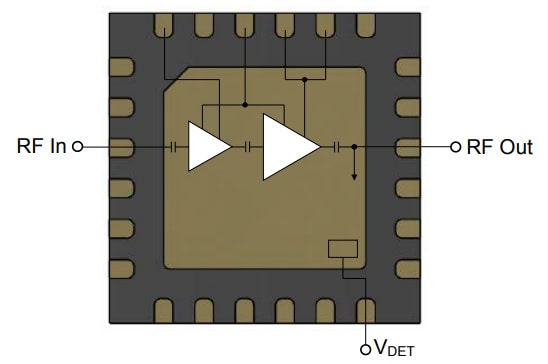

框图

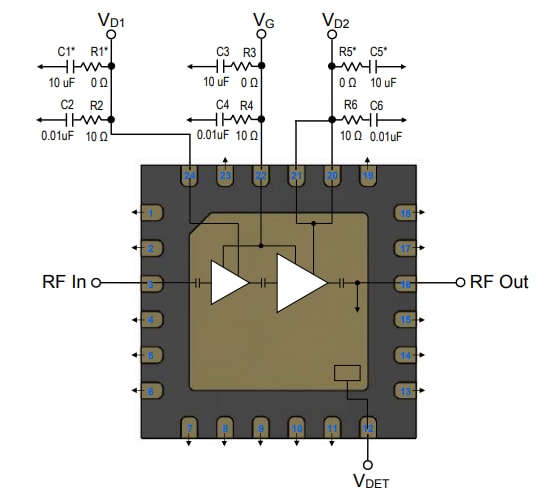

应用电路
相关工具
Qorvo QPA1019评估板
设计用于评估QPA1019 GaN功率放大器。
发布日期: 2018-12-04
| 更新日期: 2023-02-03
