Qorvo QPA2225 28-38GHz 0.4W GaN驱动器放大器
Qorvo QPA2225 28-38GHz 0.4W GaN驱动器放大器采用Qorvo 0.15um碳化硅基氮化镓工艺 (QGaN15) 制造而成。该放大器的工作频率范围为28GHz至38GHz，提供>0.4W的饱和输出功率和>22dB的小信号增益。QPA2225的尺寸为4mm x 3mm x 2mm。它可以支持各种工作条件，以满足系统要求。该器件具有良好的热特性，可支持各种偏置电压。
特性
- 频率范围：28 –40GHz
- 功率 (Pin = 14dBm)：26dBm
- 大信号增益 (Pin = 14dBm)：12dB
- 小信号增益：22dB
- IM3 (Pout / Tone = 20 dBm) -20dBc
- 偏置VD = +20 V, IDQ = 64mA, VG = - 2.5V（典型值）
- 封装尺寸：4mm x 3mm x 2mm
应用
- 宽频带通信
- 雷达
- 卫星通信
- 电子战

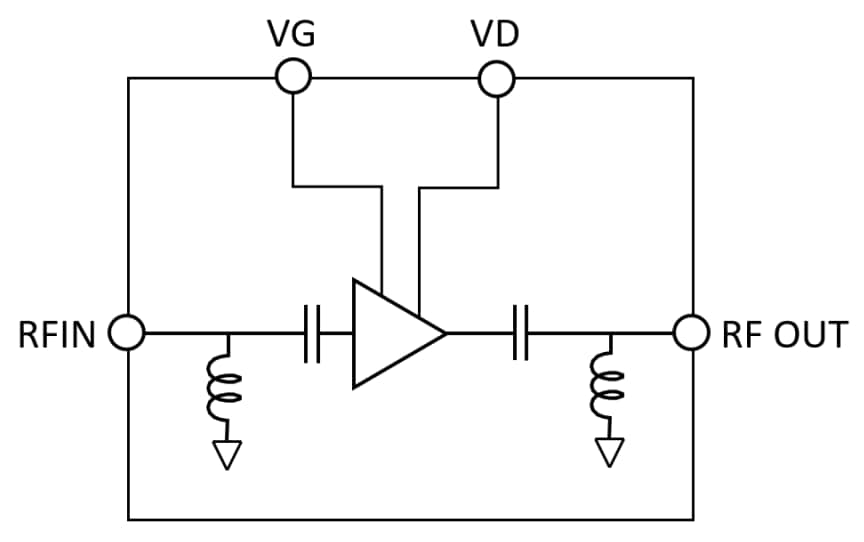

框图
评估板
Qorvo QPA2225评估板
用于评估Qorvo QPA2225 28-38GHz 0.4W驱动器放大器。
发布日期: 2022-02-28
| 更新日期: 2022-05-02
