Qorvo QPA2598 6GHz至12GHz 2.5W GaN驱动器放大器
Qorvo QPA2598 6GHz至12GHz 2.5W GaN驱动器放大器是一款封装的宽带驱动器放大器，基于Qorvo’s QGaN15 0.15µm碳化硅基氮化镓工艺制造而成。QPA2598的工作频率范围为6GHz至12 GHz，可实现2.5 W输出功率，功率附加效率为30%，谐波抑制为-30dBc。在标称偏置下，它提供22dB小信号增益和16dB大信号功率增益。QPA2598采用4mm x 4mm小尺寸包覆成型QFN封装，可轻松实现系统集成。
QPA2598是驱动Qorvo高性能GaN HPA的理想选择，让用户可以在同一电压轨上运行驱动器和HPA。
特性
- 6 GHz至12 GHz频率范围
- 小信号增益：23 dB（中波段）
- Pout：34dBm (PIN = 18dBm)
- 连续波PAE：30%
- 功率增益：16dB (PIN = 18dBm)
- 谐波抑制：-30dBc (PIN = 18 dBm)
- IM3：-30dBc (24dBm Pout/Tone)
- 输入回波损耗：10dB
- 输出回波损耗：8 dB
- 典型偏置：VD = 22V，IDQ = 55mA，VG = -2.5V
- 封装尺寸：4.0x4.0x0.85mm
应用
- 商用和军用雷达
- 通信
- 电子对抗 (EW)

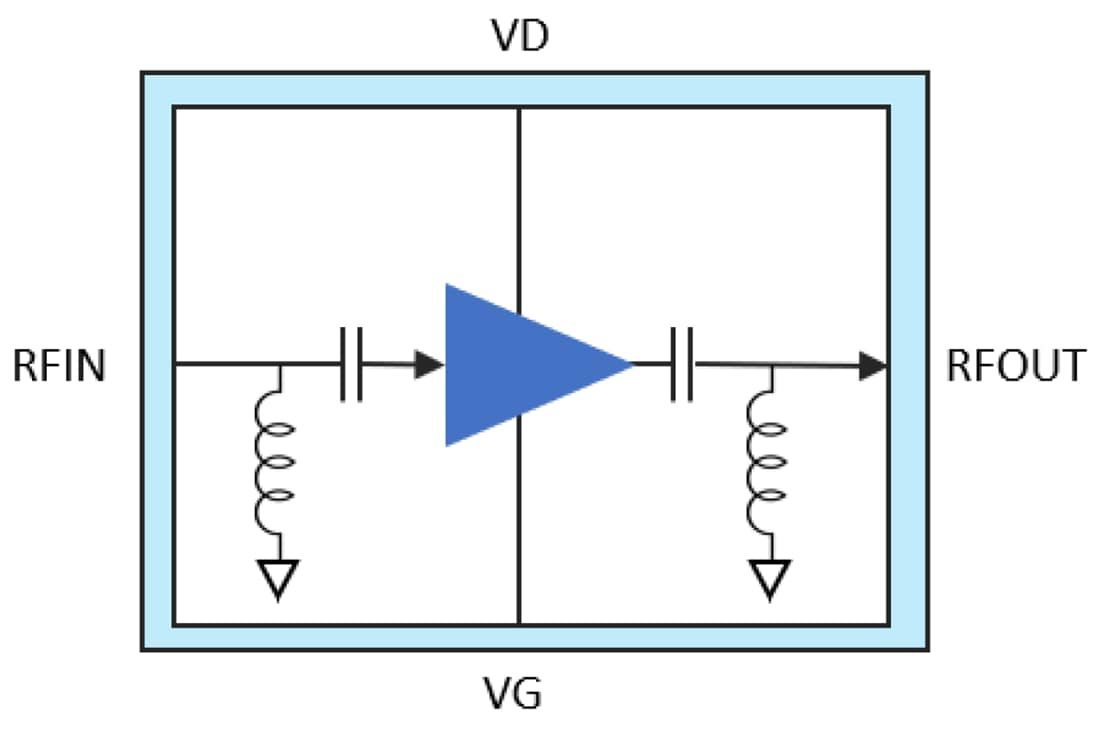

功能框图
