Qorvo QPA2735 GaAs低噪声放大器
Qorvo QPA2735 GaAs低噪声放大器是一款高性能、低噪声放大器，工作频率范围为13GHz至20GHz。该放大器具有25.5dB小信号增益、1dB压缩时18dBm的功率、1.3dB的噪声系数以及-60dBc的IMD3电平（Pout=0dBm/tone时）。QPA2735 GaAs放大器采用小型4mm x 4mm塑料二次注塑QFN封装。这款低噪声放大器非常适合卫星通信和点对点通信。
特性
- 频率范围：13 GHz至20 GHz
- 噪声系数：1.3 dB
- 小信号增益：25.5 dB
- 功率：18dBm（1dB压缩点时）
- 饱和功率：23 dBm
- -60dBc (@ Pout = 0dBm/tone) IMD3
- VD = 3.5V, IDQ = 105mA, VG = -0.46V偏置
- 塑料包覆成型封装
- 封装尺寸：4 mm x 4 mm x 0.85 mm
应用
- 卫星通信
- 点对点通信

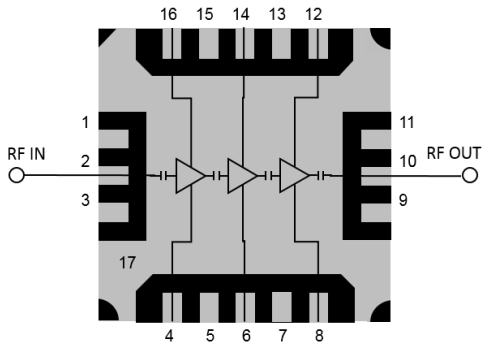

功能框图

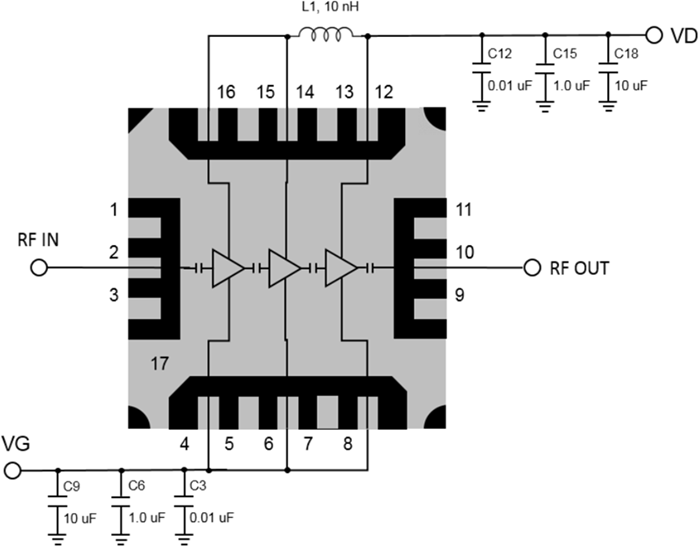

应用电路图

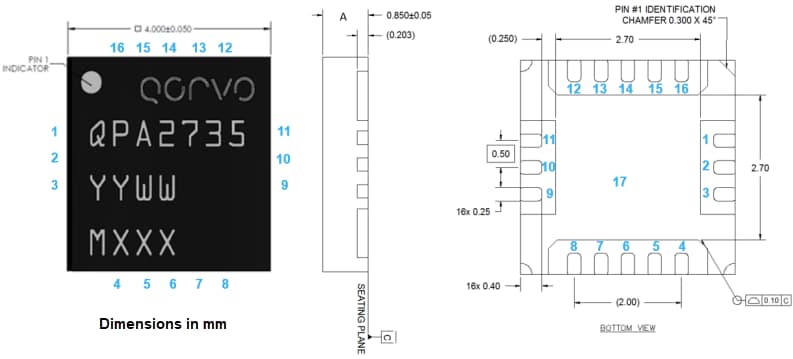

尺寸图
