Qorvo QPA4425射频放大器
Qorvo QPA4425射频放大器是GaAs pHEMT/MESFET 75Ω 推挽式放大器，具有25dB平坦增益和低噪声。这些射频放大器采用1218 MHz单电源，带宽高达24 V，设计用于支持DOCSIS 3.1应用。Qorvo QPA4425射频放大器尺寸紧凑，结-外壳热阻低，集成非常适合用于混合模块应用。应用包括宽带CATV混合模块、前端电缆调制解调器终端系统(CMTS)设备和75Ω 放大器。
特性
- 高增益：25dB（1218MHz时）
- 可调偏置
- 带宽范围：47 MHz至1218 MHz
- 47dBmv/平坦通过
- 低噪声：5 dB
- 出色的复合失真
- pHEMT/MESFET器件技术
- 40引脚5x7 QFN紧凑型封装
- 功耗：7W（24V、290mA）
应用
- DOCSIS 3.1
- 宽带CATV混合模块
- 头端CMTS设备
- 75 Ω放大器

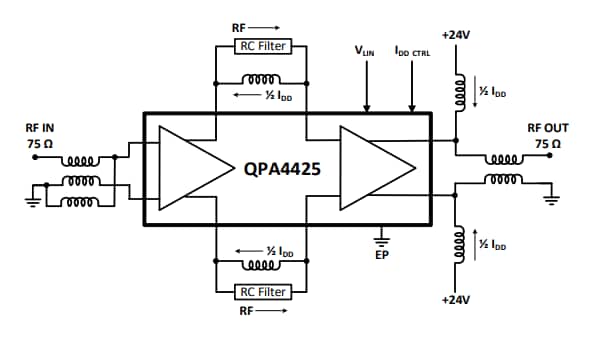

框图

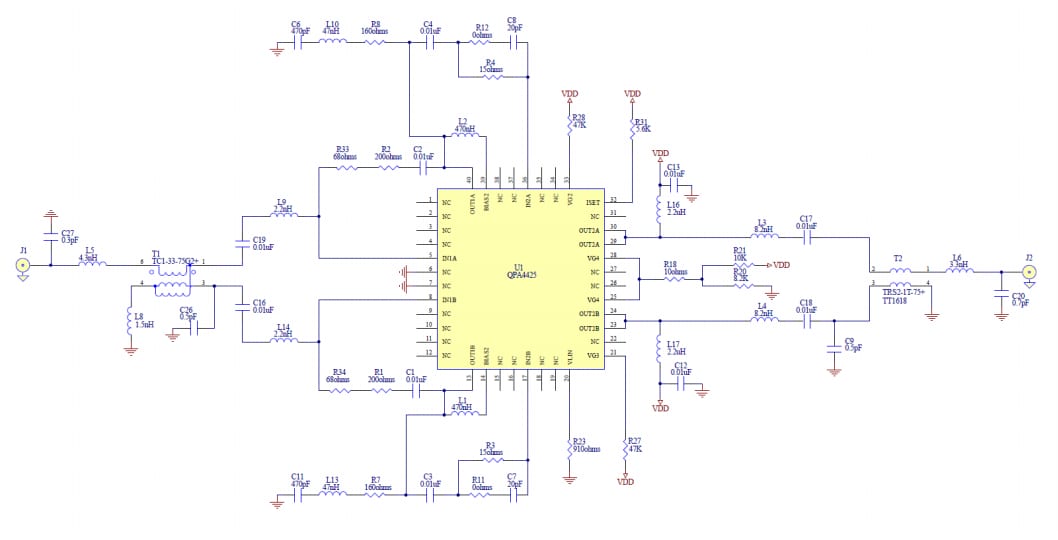

典型应用图
相关电路板
Qorvo QPA4425评估板
设计用于评估QPA4425射频放大器（支持高达1218 MHz DOCSIS 3.1应用）。
发布日期: 2020-10-28
| 更新日期: 2024-08-27
