Qorvo QPA4428射频放大器
Qorvo QPA4428射频放大器是GaAs pHEMT/MESFET 75Ω 推挽式射频放大器，工作频率范围为47MHz至1218MHz。这些射频放大器具有28 dB平坦增益和4.6 dB低噪声。QPA4428 放大器具有高效率、低失真，功耗仅为7W，采用5x7 QFN封装。这些Qorvo射频放大器非常适合用于混合模块应用。QPA4428放大器采用1218 MHz单电源，带宽高达24 V，设计用于支持DOCSIS 3.1应用。应用包括DOCSIS 3.1、宽带CATV混合模块、头端CMTS设备和75Ω 放大器。
特性
- 高增益：28dB (1218MHz时）
- 可调偏置
- 带宽范围：47MHz至1218MHz
- 每通道47dBmv平坦输出电平
- 低噪声：4.6dB
- 出色的复合失真
- pHEMT/MESFET器件技术
- 40引脚5x7 QFN紧凑型封装
- 功耗：7W（24V、290mA）
应用
- DOCSIS 3.1
- 宽带CATV混合模块
- 头端CMTS设备
- 75Ω放大器

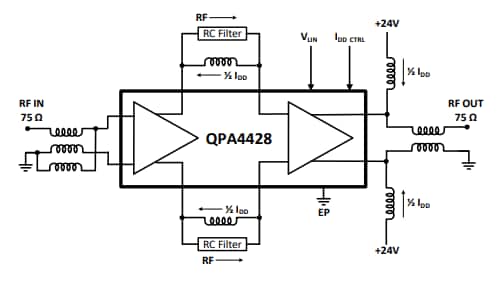

框图

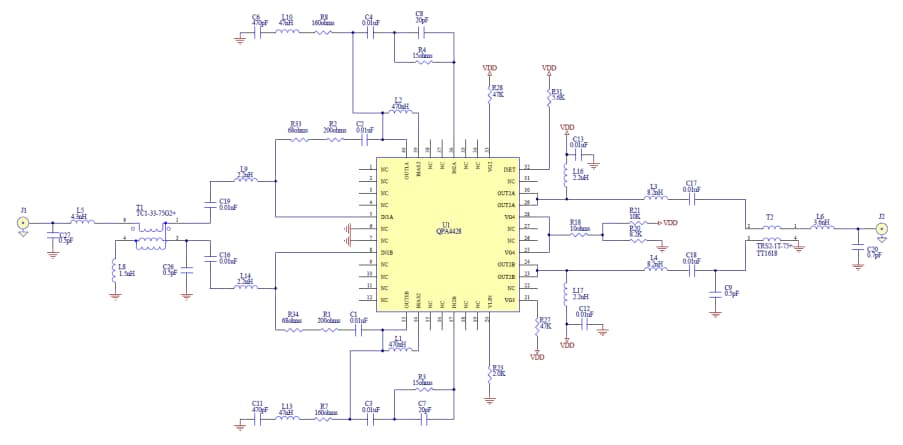

应用电路图
相关电路板
Qorvo QPA4428评估板
设计用于评估QPA4428射频放大器（支持高达1218MHz DOCSIS 3.1应用）。
