Qorvo QPF4288A Wi-Fi® 6前端模块
Qorvo QPF4288A Wi-Fi ® 6前端模块（有限元模型）设计用于Wi-Fi 6 (802.11ax) 系统，具有紧凑的外形和集成匹配，可最大限度地减小应用的布局面积。Qorvo QPF4288A FEM的性能侧重于优化功率放大器 (PA) 以实现5V电源电压，从而降低功耗，同时保持最高的线性输出功率和领先的吞吐量。接收路径与最佳技术相匹配，通过在各种条件下保持一致的噪声系数性能来最大限度地提高Rx灵敏度。
Qorvo QPF4288A Wi-Fi 6前端模块包括用于二次和三次谐波的集成管芯级滤波装置以及用于DBDC操作的5GHz抑制装置。反馈通过射频功率检测器实现，射频输出来自定向耦合器。
QPF4288A FEM在单个器件中集成了2.4GHz功率放大器(PA)、稳压器、单极双掷开关(SP2T)、可旁路低噪声放大器(LNA)以及耦合器。
特性
- 工作频率：2412 MHz至2484 MHz
- POUT =
- +22dBm MCS11 HE40-43dB动态EVM
- +24dBm MCS9 HT40 -35dB动态EVM
- +25.5dBm MCS7 HT20/40 -30dB动态EVM
- +27dBm MCS0 HT20频谱模板适应性
- 优化用于+5 V工作电压
- 33dB Tx增益
- 噪声系数：1.9 dB
- 14 dB Rx增益和5 dB旁路损耗
- Rx路径上具有8 dB 5 GHz抑制能力
- 集成射频功率检测器耦合器
应用
- 接入点
无线路由器 - 住宅网关
- 用户端设备
- 物联网

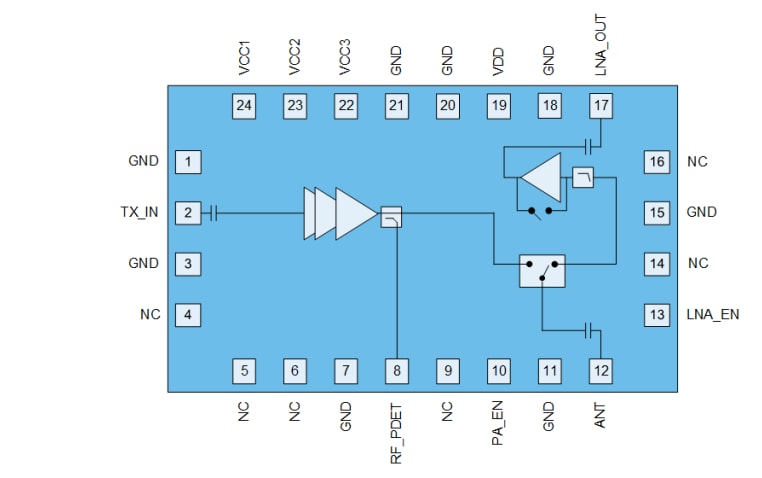

功能框图
相关评估模块
发布日期: 2020-10-23
