Qorvo QPF4526 5.0GHz Wi-Fi® 6前端模块
Qorvo QPF4526 5.0GHz Wi-Fi® 6前端模块 (FEM) 设计用于IEEE 802.11ax系统。QPF4551的频率范围为5150MHz至5850MHz，发射增益高达33dB，噪声系数低至1.9dB。该高度集成的器件在单一封装中集成了5.0GHz功率放大器 (PA)、稳压器、单极双掷开关 (SPDT) 和可旁路低噪声放大器 (LNA)。QPF4526外形紧凑和集成匹配可最大限度地减少应用中的布局面积。
QPF4526的性能侧重于优化PA用于5V电源电压。这样即可在保持高线性输出功率和出色吞吐量的同时降低功耗。接收路径与最佳技术相匹配，通过在各种条件下保持一致的噪声系数性能来最大限度地提高Rx灵敏度。该器件具有用于二次和三次谐波的集成管芯级滤波装置以及用于DBDC操作的2.4GHz抑制。
Qorvo QPF4526 5.0GHz Wi-Fi 6 FEM采用紧凑的3.0mm x 3.0mm层压封装。
特性
- 频率范围：5150MHz至5850MHz
- POUT=+17dBm MCS11 HE160 -43dB动态EVM
- POUT=+19dBm MCS11 HE80 -43dB动态EVM
- POUT=+23.5dBm MCS9 VHT80/160 -35dB动态EVM
- POUT=+27dBm MCS0 VHT20频谱模板适应性
- 优化用于+5V工作电压
- 33dB Tx增益
- 1.9dB噪声系数
- Rx增益：14.5dB
- 旁路损耗：8dB
- Rx路径上具有14.5dB 2.4GHz抑制
- 16焊盘、3.0mm x 3.0mm层压型封装
- 无卤、无铅，符合RoHS指令
应用
- 接入点
- 无线路由器
- 住宅网关
- 客户端设备
- 物联网 (IoT)
开发工具
Qorvo QPF4526EVB01评估板
用于 QPF4526 5.0GHz Wi-Fi® 6前端模块的演示和开发平台。
相关解决方案

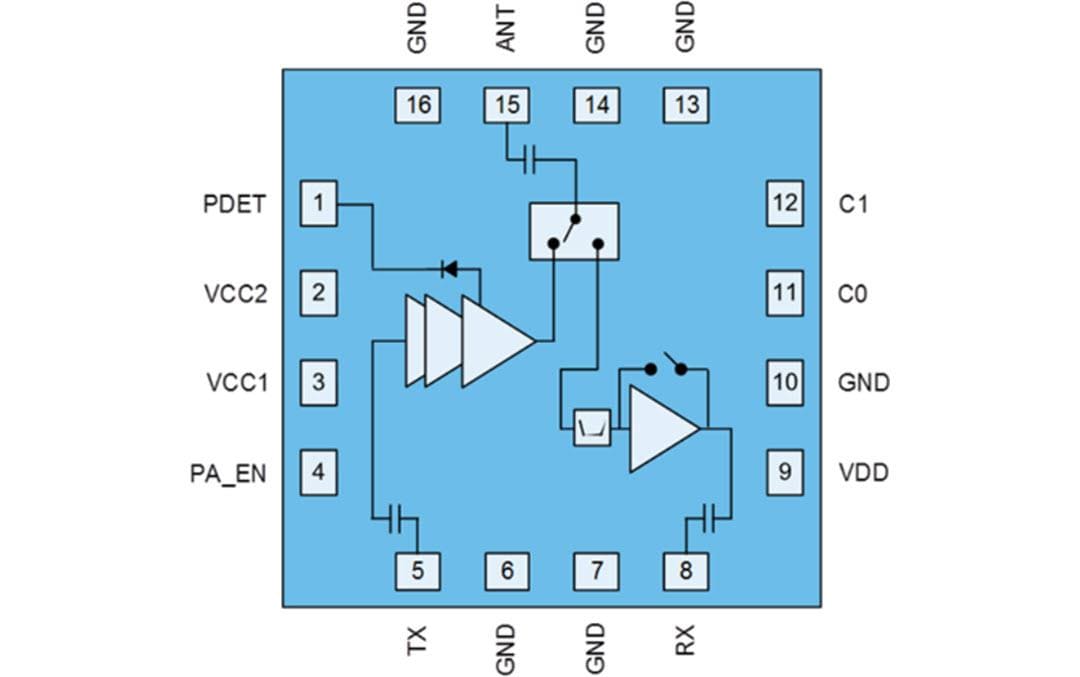

框图
发布日期: 2021-04-28
| 更新日期: 2022-03-11
