Qorvo QPL9058超低噪声LNA
Qorvo QPL9058 0.5GHz至6.0GHz超低噪声LNA是一款高线性、超低噪声放大器，优化用于5G m-MIMO （大规模多输入多输出）应用。该放大器在3.6GHz时的增益典型值为18dB，55mA偏置设置时的OIP3为+36dBm，噪声系数为0.6dB。QPL9058 LNA偏置可调，可通过3.3V至5.0V单一正电源偏置。该器件还在芯片中集成掉电控制功能，用于时分双工 (TDD) 应用。
Qorvo QPL9058采用紧凑型、行业标准DFN8封装，仅需极少外部元件即可工作。
特性
- 频率范围：0.5GHz至6.0GHz
- 超低噪声系数：0.6dB
- 增益：18dB
- 偏置可调，用于线性优化
- 关断模式引脚，具有1.8V逻辑
- 保持OFF状态，具有较高PIN 驱动
- 无条件稳定
- 工作温度范围：-40°C至+85°C
- 2.0mm x 2.0mm QFN8封装，带裸露焊盘
- 符合RoHS指令
应用
- 5G m-MIMO
- 中继器和分布式天线系统 (DAS)
- 移动基础设施
- 时分双工 (TDD) 和频分双工 (FDD) 系统
- 通用无线系统
- LTE、WCDMA、CDMA和GSM
开发工具
Qorvo QPL9058EVB01 评估板
用于QPL9058 0.5GHz至6.0GHz超低噪声LNA的演示和开发平台。
相关产品

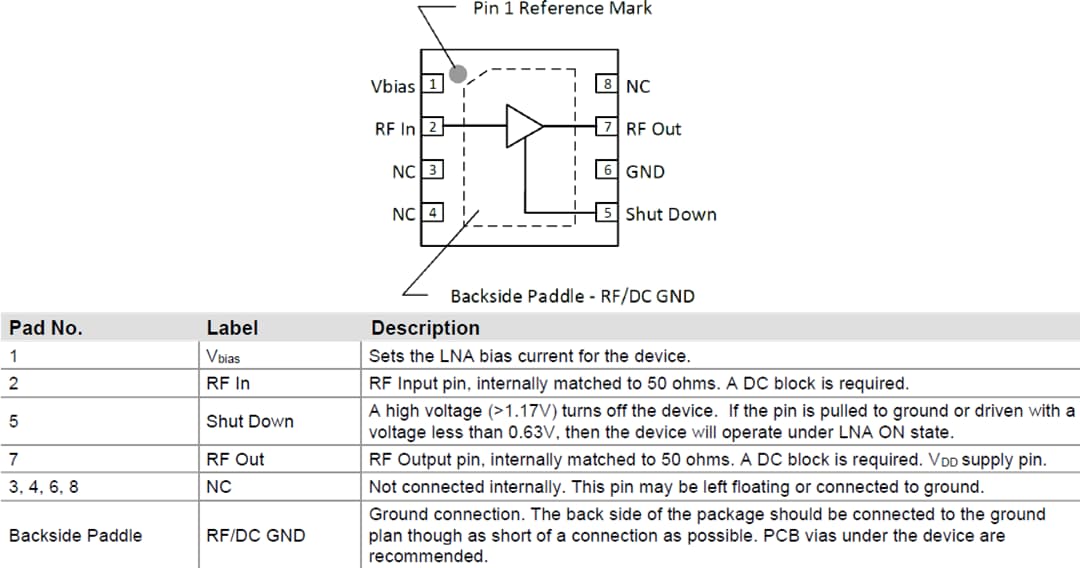

框图和引脚指示
发布日期: 2021-03-09
| 更新日期: 2022-03-11
