Qorvo QPM1021 GaN功率放大器

Qorvo QPM1021 GaN功率放大器是一款封装的高功率放大器，采用Qorvo的0.15um碳化硅基氮化镓工艺制造而成。QPM1021的工作频率范围为10GHz – 12GHz，具有100W（50dBm）的饱和输出功率、20dB的大信号增益和大于32%的功率附加效率。Qorvo QPM1021采用10引线19.05x19.05mm螺栓封装，具有纯铜底座，可实现出色的热管理。两个射频端口均经过内部隔直并匹配50Ω，可实现简单的系统集成。QPM1021非常适合用于商用与军用雷达系统、卫星通信系统以及数据链路。无铅，符合RoHS指令

特性

  • 10 GHz至12 GHz频率范围
  • PSAT >50dBm（PIN=28dBm）
  • PAE>32%（PIN=28dBm）
  • 大信号增益>20dB（PIN=28dBm）
  • 小信号增益：>26 dB
  • VD =28V，IDQ =2.0A偏置
  • 封装尺寸：19.05 mm x 19.05 mm x 4.52 mm
  • 脉冲工作模式下的性能

应用

  • 雷达
  • 电子战

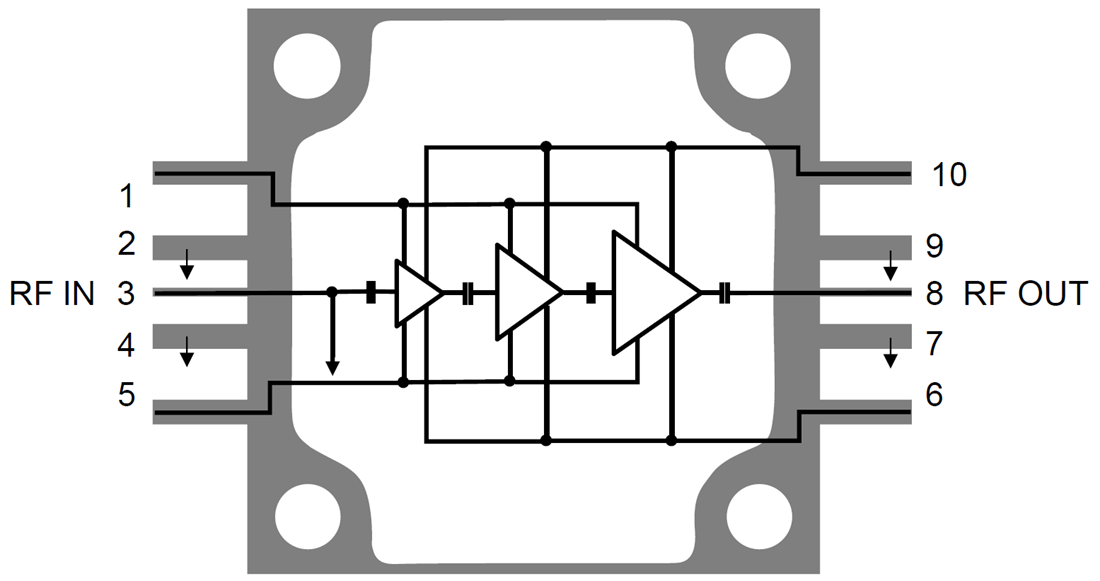

功能框图

框图 - Qorvo QPM1021 GaN功率放大器
发布日期: 2020-01-03 | 更新日期: 2024-09-05
