Qorvo QPQ5601 Wi-Fi® U-NII 5至8 bandBoost™滤波器
Qorvo QPQ5601 Wi-Fi® U-NII 5至8 bandBoost™滤波器是高性能、大功率、体声波 (BAW) 带通滤波器。这些滤波器在Wi-Fi UNI 5至8频段具有低插入损耗，在Wi-Fi UNI 1至3频段具有高抑制能力。QPQ5601 BAW滤波器专门设计用于在Wi-Fi应用中实现业界领先的容量性能。与不使用滤波器或使用传统滤波器解决方案的系统相比，这种解决方案可在更多Wi-Fi通道中实现更高的功率能力。这些滤波器具有高功率处理能力，平均输入功率为28dBm，工作频率范围为5945MHz至7125MHz。QPQ5601体声波 (BAW) 滤波器的工作温度范围为-20°C至95°C，无铅，符合RoHS指令，采用1.3mm x 1.7mm层压型封装。典型应用包括接入点、无线路由器、住宅网关、用户端设备和物联网 (IoT)。
特性
- Wi-Fi® UNI 5至8频段具有低插入损耗
- Wi-Fi UNI 1至3频段具有高抑制能力
- 高性能
- 大功率
- 集成匹配
- 无铅、无卤、符合RoHS指令
规范
- 工作频率范围：5945MHz至7125MHz
- 插入损耗：2.5dB
- 高功率处理能力，平均输入功率为28dBm
- 1.3mm x 1.7mm层压材料包
- 工作温度范围：-20°C至95°C
应用
- 接入点
- 无线路由器
- 住宅网关
- 客户端设备
- 物联网 (IoT)

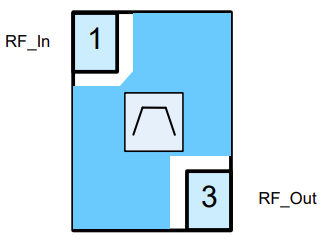

功能框图

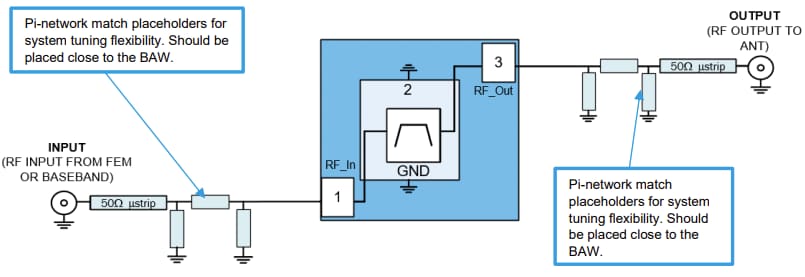

系统架构应用电路建议

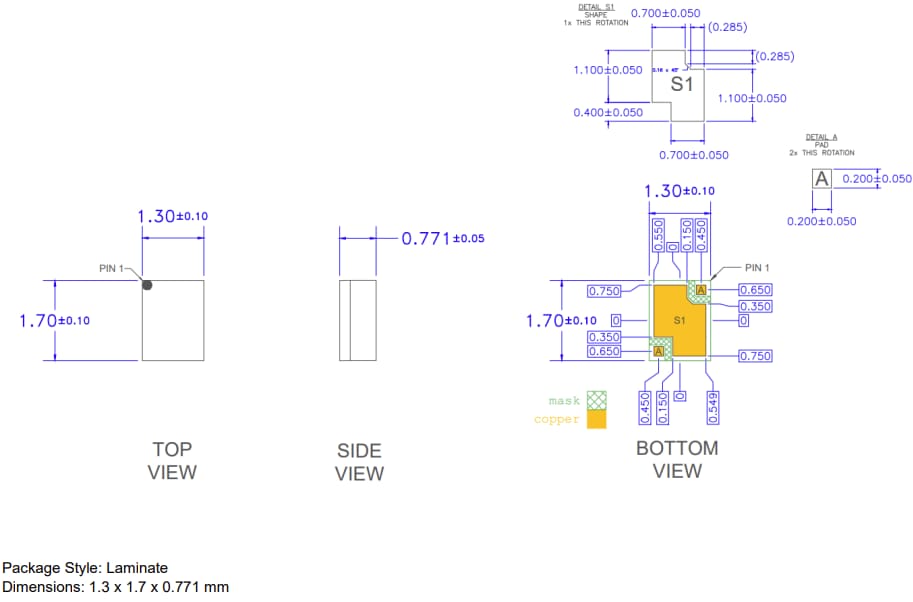

封装尺寸
