Renesas Electronics 9ZXL0831E/51E时钟缓冲器

IDT9ZXL0831E/51E时钟缓冲器是第二代、性能增强型DB800ZL差分缓冲器。9ZXL0831E/51E缓冲器与9ZXL0831A和9ZXL0851A引脚兼容，且相位抖动性能显著提高。这些9ZXL0831E/51E缓冲器是低功耗8路输出差分缓冲器，可满足Intel DB800ZL衍生规范的所有性能要求。9ZXL0831E缓冲器具有8个低功耗HCSL (LP-HCSL) 输出对，9ZXL0851E缓冲器具有8个低功耗HCSL (LP-HCSL) 输出对，带85Ω Zout。这些9ZXL0831E/51E缓冲器与扩频兼容，提供可选的锁相环带宽 (PLL BW)。典型应用包括服务器、网络、存储和SDD。

特性

  • 借助LP-HCSL输出，可避免使用16个电阻器，从而节省27mm2的面积 (0831E)
  • 借助带85Ω Zout的LP-HCSL输出，可避免使用32个电阻器，从而节省64mm2的面积 (0851E)
  • 通过8个OE#引脚实现每个输出的硬件控制
  • 可选择的PLL带宽最大限度地降低级联PLL拓扑中的抖动峰值
  • PLL带宽的硬件/SMBus控制和旁路更改模式，无需电源周期
  • 兼容的扩频跟踪扩展输入时钟，用于降低EMI
  • 100MH和133.33MHz PLL模式UPI和传统QPI支持
  • 6mm x 6mm 48-VFQFPN封装，具有较小的电路板占用面积
  • 支持PCIe时钟架构：
    • 共同时钟 (CC)
    • 独立基准 (IR)，带或不带扩频
  • 输出特性：
    • 8个低功耗 (LP) HCSL输出对 (0831E)
    • 8个低功耗 (LP) HCS输出对，带85Ω Zout (0851E)

规范

  • 逐周期抖动：<50ps
  • 输出至输出偏移：< 50ps
  • 输入至输出延迟固定在0ps
  • 输入至输出延迟变化：<50ps
  • PCIe Gen4相位抖动：<0.5ps rms
  • 相位抖动QPI/UPI>= 9.6GB/s <0.2ps rms
  • IF-UPI相位抖动：<1.0ps rms

应用

  • 服务器
  • 存储
  • 网络
  • SSD

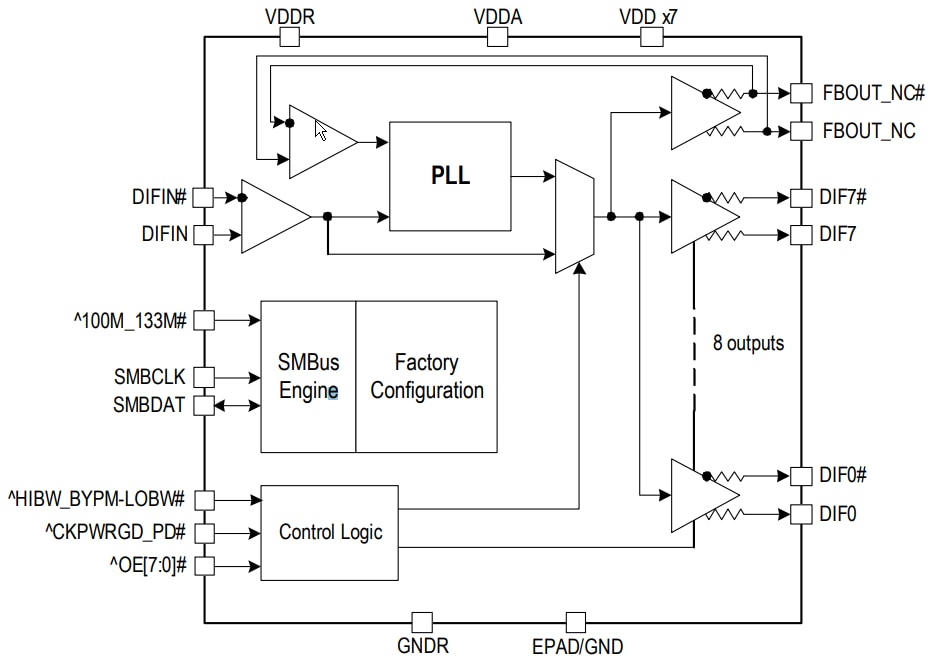

9ZXL0831E/51E时钟缓冲器框图

框图 - Renesas Electronics 9ZXL0831E/51E时钟缓冲器
发布日期: 2018-07-06 | 更新日期: 2023-01-25
