Renesas Electronics 9DBL0x扇出缓冲器

Renesas Electronics 9DBLOx扇出缓冲器低功耗、高性能，并支持PCIe Gen1至Gen5。这些缓冲器具有2至8个低功耗HCSL（LP-HCSL）输出、扇出模式下工作频率为1MHz至200MHz以及三个可选的SMBus地址。9DBLOx扇出缓冲器还支持PCIe时钟架构，如具有和不具有扩频（SRIS和SRNS）的公共时钟(CC)和独立参考(IR)。典型应用包括PCIe转接卡、nVME储存、网络、加速器和工业控制/嵌入式。

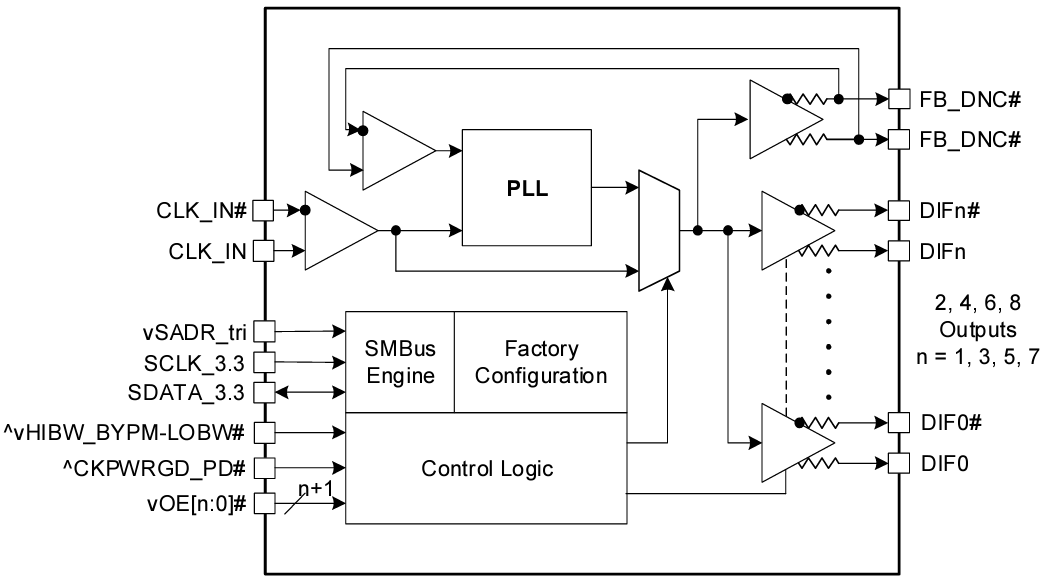

特性

2至8个低功耗HCSL（LP-HCSL）输出消除了每个输出对4个电阻器的需求
9DBLxx4x器件提供集成式100Ω终端
9DBLxx5x器件提供集成式85Ω终端
与扩频兼容
针对各路输出的专用OE引脚
扇出模式下工作频率为1MHz至200MHz
3个可选SMBus地址
广泛的SMBus可选功能可优化客户需求
器件运行不需要SMBus接口
工作温度范围：-40°C至85°C

节省空间封装：
- 4mm x 4mm 24-VFQFPN (9DBL02x2C)
- 5mm x 5mm 32-VFQFPN (9DBL04x2C)
- 5mm x 5mm 40-VFQFPN (9DBL06x1C)
- 6mm x 6mm 48-VFQFPN (9DBL08x1C)
附加PCIe Gen5 CC抖动 < 60fs RMS（扇出模式）
PCIe Gen5 CC抖动 < 150fs RMS（高BW ZDB模式)
PCIe时钟架构：
- 共同时钟 (CC)
- 独立参考（IR），带和不带扩频（SRIS、SRNS）
