Renesas Electronics FPB-RA2T1快速原型设计板

Renesas Electronics FPB-RA2T1快速原型设计板是一款多功能开发平台，基于RA2T1 32位Arm® Cortex®-M23微控制器（MCU）打造。该器件专为快速评估和嵌入式系统开发而设计，内置有E2仿真器Lite，可实现无缝编程与调试（无需外部工具）。该开发板配备 Arduino Uno 和 Pmod™ 接口，以及所有 MCU 引脚的通孔访问，支持传感器、无线和外围设备集成的广泛扩展。

特性

  • 内置R7FA2T1074CFL，采用48引脚LQFP封装
  • 使用 RA2T1 MCU进行评估、原型设计和开发的切入点
  • 集成仿真器电路，无需任何硬件工具即可使用
  • 随附USB Type-C®数据线
  • 配备通孔，可插接排针，用于访问所有MCU信号引脚，便于通过面包板进行快速原型设计
  • Arduino 接口和 Pmod 接口，方便进行电路板扩展
  • 一个按钮和两个 LED
  • 振荡器垫片现货供应

应用

  • 风扇（服务器风扇、换气扇、吊扇、家用电器内置风扇等）
  • 电动工具（钻机、冲击式驱动器、打磨机、切割机、螺母滚轮、割草机等）
  • 压缩机（冰箱、电动工具等）
  • 其他家用电器

规范

  • 64 KB ROM、 8 KB SRAM 和 2 KB 数据闪存片上存储器
  • 电路板大小：53 mm x 85 mm，厚度：11.7 mm
  • 电源电压
    • 电路板电源：5V
    • VCC：3.3V
    • MCU工作电压范围：1.6V至5.5V
  • 电源电路
    • USB连接器，5V输入VBUS，VBUS由LDO转换为3.3V
    • 2针外部电源接头（未安装）
  • 1个重置开关和1个用户开关
  • LED
    • 1个绿色电源指示器
    • 2个绿色用户指示灯
    • 1个黄色板载调试器ACT LED
  • USB 2.0 Type-C连接器
  • 2个12引脚角度型Pmod连接器
  • Arduino连接器
    • 1个 6 引脚
    • 2个 8 引脚
    • 1个 10 引脚
    • 兼容Arduino Uno R3
  • 2个24针分线排针
  • J-Link OB连接器 - 10针Cortex®调试连接器

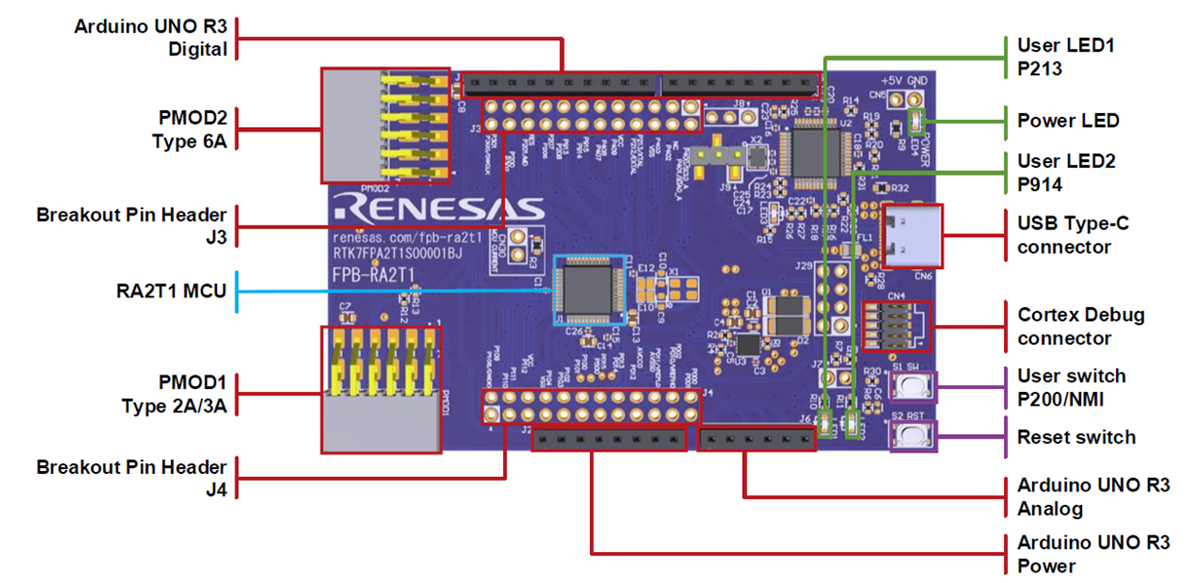

概述

机械图纸 - Renesas Electronics FPB-RA2T1快速原型设计板
