Renesas Electronics ISL95522A HPB/NVDC组合电池充电器
Renesas Electronics ISL95522A HPB/NVDC组合电池充电器可配置为作为混合动力增压 (HPB) 充电器或窄VDC (NVDC) 充电器工作，支持2、3或4节电池充电。两种配置均支持在系统负载超出适配器能力时，（被称为系统Turbo模式），让电池与适配器协同为系统负载供电。HPB充电器配置可反向升压到系统总线的电池能量，帮助适配器在Turbo模式下提供系统电源。NVDC 充电器配置可快速打开BGATE，使电池能够帮助适配器在Turbo模式下提供系统电源。
ISL95522A多用途充电器为所有开关采用N沟道MOSFET (NFET)，以实现高性能和低BOM成本。根据情况或需求，内部电荷泵可以快速或慢速打开所有NFET。快速打开NFET的能力可防止在Turbo模式或电池学习模式突然移除电池时系统总线电压跌落。
ISL95522A具有诸多保护特性，包括PROCHOT#系统低电压指示器、适配器过电流、电池过电流或过热，以及为实现最大灵活性的一系列SMBus可编程参数。该器件还具有基于硬件的适配器/电池电流限制和SMBus可编程限制。
特性
- 可配置为HPB充电器或NVDC 充电器
- 兼容Intel® PROCHOT#和PSYS要求
- 适配器和电池放电电流监控器
- 为所有开关采用NFET
- 支持在电池学习模式下移除电池
- 主动控制浪涌电流，防止FET损坏
- SMBus可编程设置和高精度
- 16个开关频率选项（从350kHz至1MHz）
- Renesas稳健的纹波调节器 (R3) 调制方案提供出色的轻负载效率和快速动态响应
- 低静态电流
- 保护特性
- PROCHOT#系统低压指示器、适配器过电流、电池过电流或系统过热
- 基于硬件的适配器和电池电流限制
- 支持在系统Turbo模式下突然移除电池
- SMBus和自动递增I2C兼容
- 32引脚QFN封装，4mm2
- 无铅，符合RoHS指令

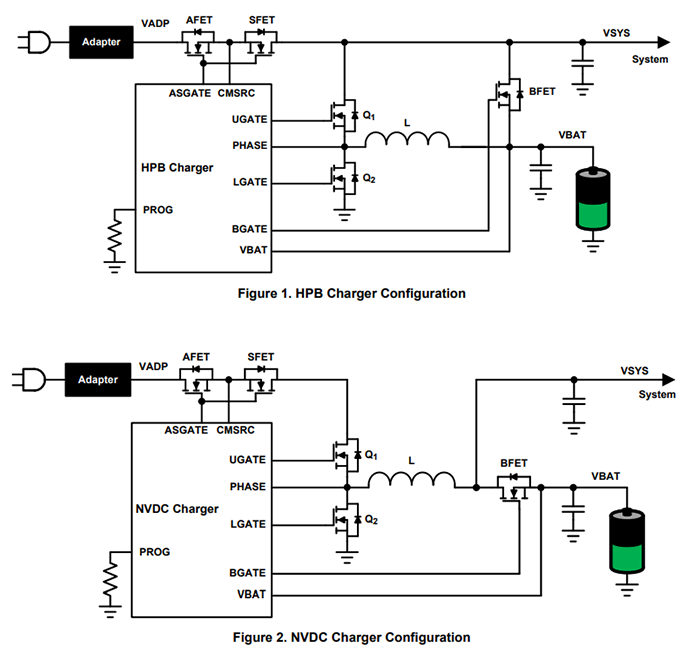

充电器配置
