Renesas Electronics MCI-HV-1电机控制评估逆变器板
Renesas Electronics MCI-HV-1电机控制评估逆变器板为三相BLDC/感应电机提供高压 (100V/200V) 电机控制解决方案。作为解决方案，该板设有逆变器板和示例代码，便于评估。用户可以通过使用该解决方案简化目标应用的开发。该电机控制评估逆变器板提供 过流检测、过压保护和过热检测。MCI-HV-1评估板配有PFC控制电路，支持全球输入电源电压范围 (AC100-240V 50/60Hz或DC141-390V)。该板在高压域和用户界面域之间具有增强型隔离，支持1/3分流电流检测。典型应用包括交流驱动/通用逆变器系统、高压逆变器控制解决方案以及空调、洗衣机和冰箱等家用电器。
特性
- 支持过流检测、过压保护和过热检测
- 配备PFC控制电路
- 支持全球输入电源电压范围（AC100 - 240V 50/60Hz或DC141 - 390V)
- 高压域和用户界面域之间增强型隔离
- 支持1分流/3分流电流检测
- 支持霍尔传感器和编码器信号输入，具有增强型隔离
应用
- 交流驱动器和通用逆变器系统
- 高压逆变器控制解决方案
- 家用电器：
- 空调、洗衣机和冰箱

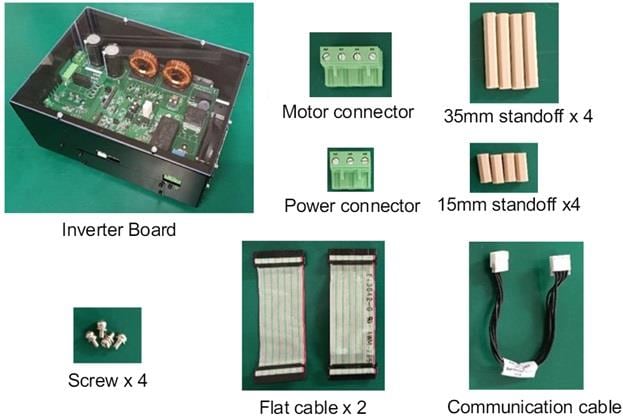

套件内容
- 1个逆变器板(RTK0EM0000B14030BJ)
- 1个电机连接器
- 1个电源连接器
- 4根35mm支柱
- 4根15mm支柱
- 4个螺钉
- 2根扁平电缆
- 1根通信电缆

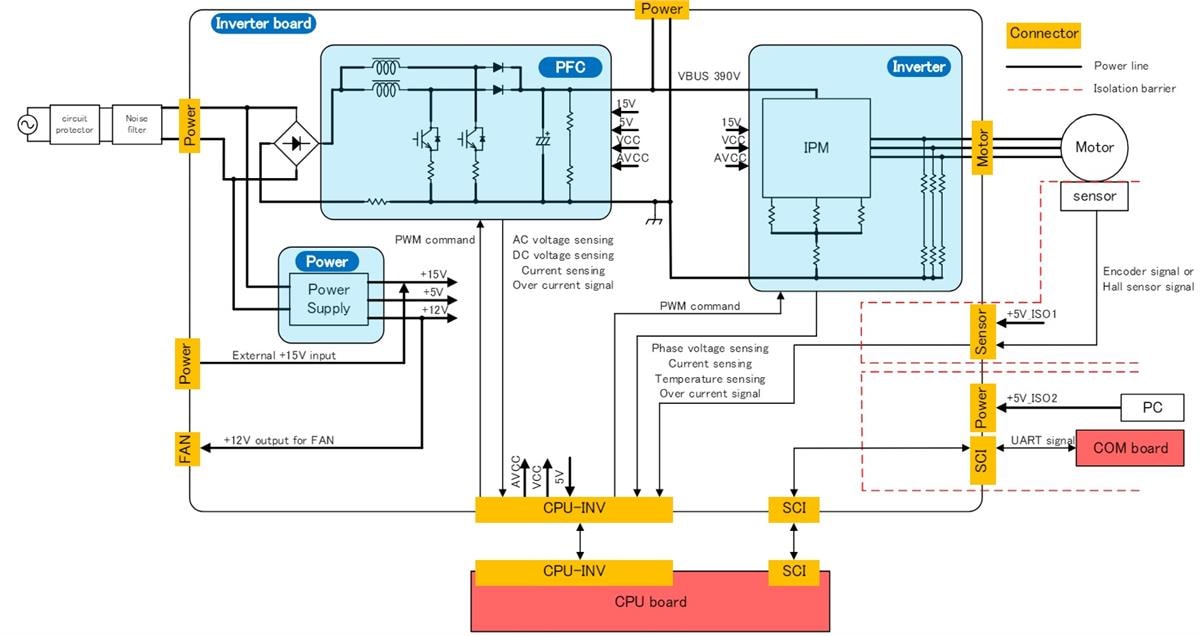

功能框图

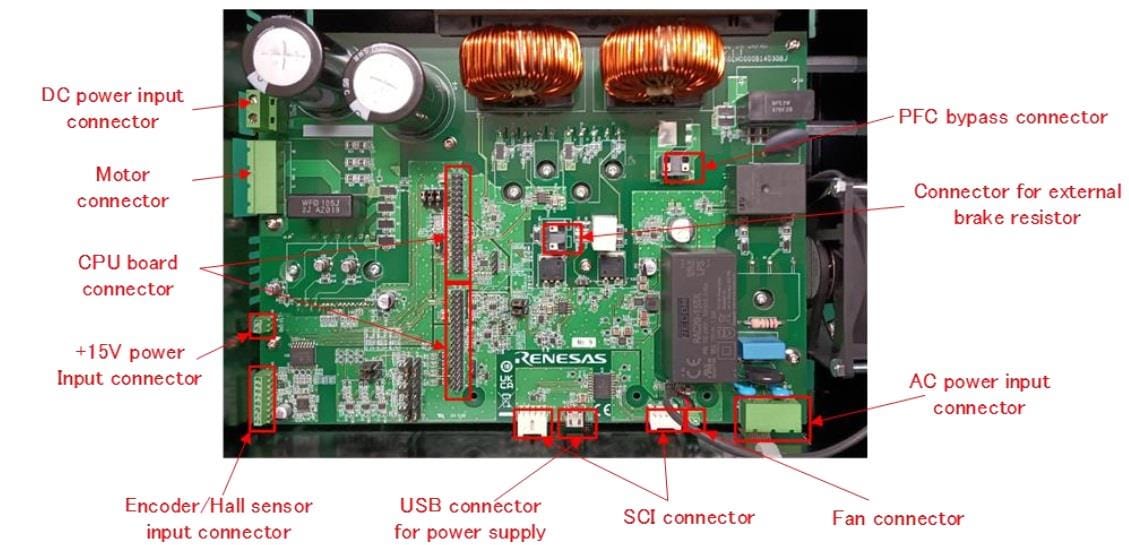

板布局
相关产品
Renesas Electronics RA6T2电机控制MCU
具有高性能、高级模拟、定时器和安全功能。
相关套件
Renesas Electronics RA6T2电机控制套件
用于评估RA6T2电机控制MCU。
