Renesas Electronics REAR5695x监控电路IC
Renesas Electronics REAR5695x监控电路IC是半导体集成电路，设计用于复位所有逻辑电路并检测电源电压。 此系列IC内置延迟电路，只需添加外部电容器，即可提供所需的延迟时间。REAR5695x IC具有低阈值工作电压、2V至17V宽电源电压范围以及通过电容器实现的长延迟时间。典型应用包括电池检查电路、电平检测电路和波形整形电路。
特性
- 外部零件很少
- 利用小电容实现高时延（0.33μF时，td≈100ms）
- RL=22kΩ时，低阈值工作电压（在低电源电压条件下，用于维持低电平状态的电源电压）为0.6V（典型值）
- 宽电源电压范围：2V至17V
- 应用范围广
应用
- 电池检测电路
- 电平检测电路
- 波形整形电路

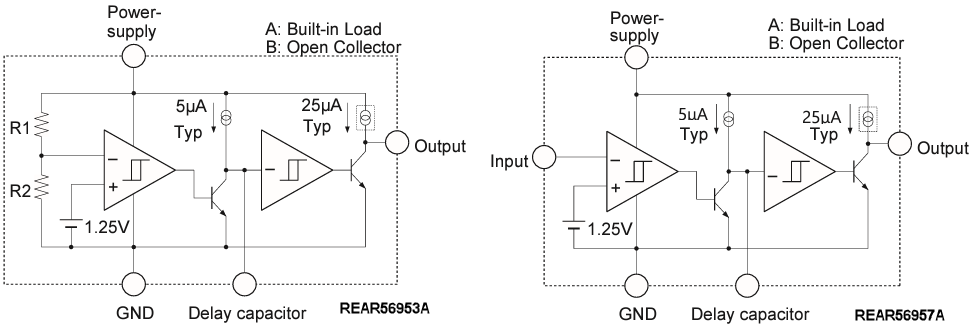

框图

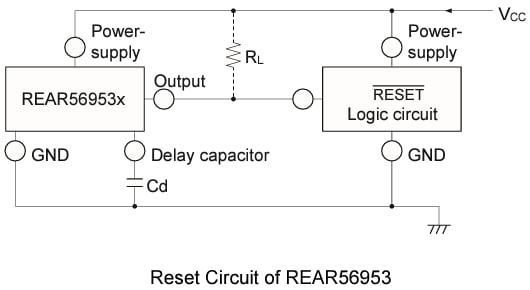

REAR56953的重置电路

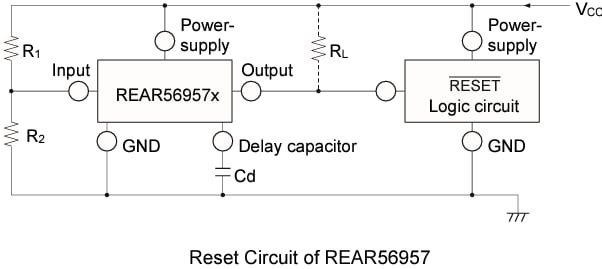

REAR56957的重置电路
View Results ( 10 ) Page
| 物料编号 | 数据表 | 描述 |
|---|---|---|
| REAR56953AGSM#HC0 |  |
监控电路 Reset IC |
| REAR56953BGSM#HC0 | |
监控电路 Reset IC |
| REAR56957AGSM#HC0 | |
监控电路 Reset IC |
| REAR56957BGSM#HC0 | |
监控电路 Reset IC |
| REAR56958BGSM#HC0 | |
监控电路 Reset IC |
| REAR56953AGSM#HCA | |
监控电路 Reset IC |
| REAR56953BGSM#HCA | |
监控电路 Reset IC |
| REAR56957AGSM#HCA | |
监控电路 Reset IC |
| REAR56957BGSM#HCA | |
监控电路 Reset IC |
| REAR56958BGSM#HCA | |
监控电路 Reset IC |
