Renesas Electronics RH4Z2501线路驱动器/电平转换器IC
Renesas Electronics RH4Z2501线路驱动器/电平转换器IC易于系统集成，并具有片上系统诊断功能。RH4Z2501 IC具有 ±60V的过压峰值稳健性和集成反转极性保护功能。Renesas Electronics RH4Z2501 IC只需极少外部组件，并嵌入可用于恶劣环境的浪涌保护功能。该器件采用小型DFN12和WLCSP封装。
特性
- 电压范围从9V至36V
- 可配置驱动器输出电流：50mA至400mA
- RDSON 小于2.5Ω
- 可调节驱动器转换速度
- 集成唤醒检测
- MCU辅助唤醒生成 (700mA典型值)
- 串行通信接口
- 3.3V和5V集成线性稳压器
- 环境温度范围：-40°C至+125°C
应用
- 24V线路驱动器/电平转换器
- IO-Link兼容器件
- IO-Link兼容主机
- 通用电缆驱动器

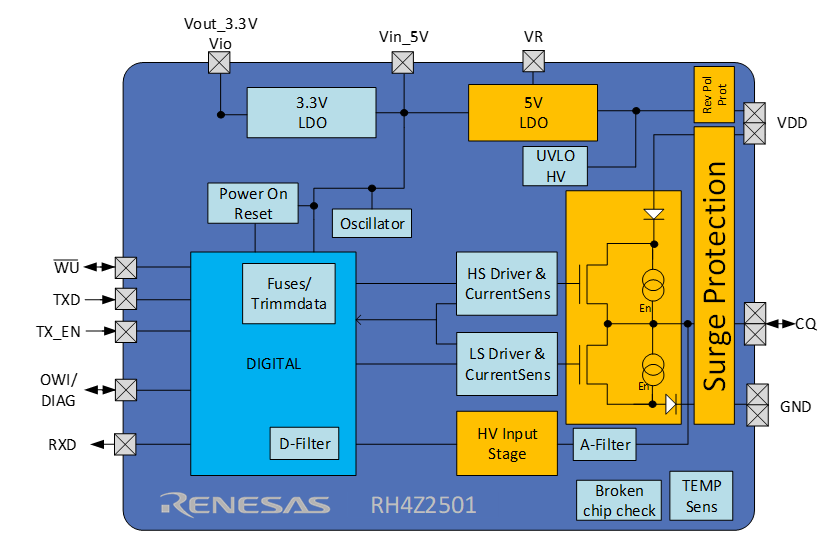

框图

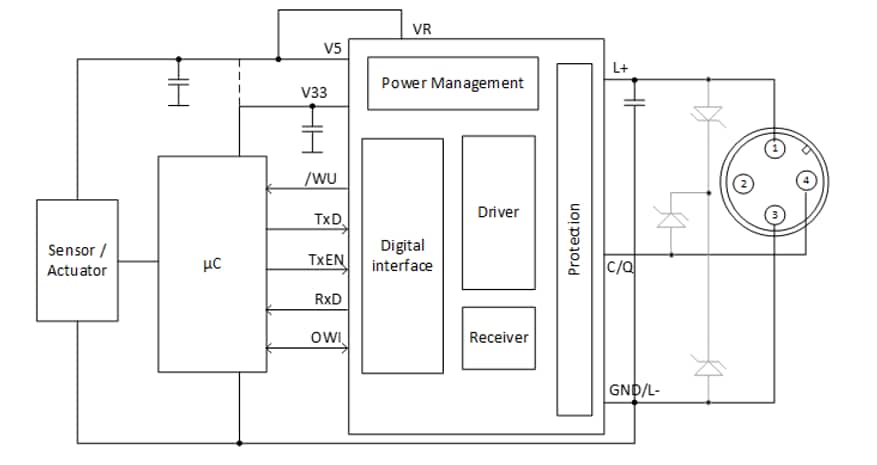

样品应用
视频
发布日期: 2023-07-25
| 更新日期: 2024-02-22
