ROHM Semiconductor BD28C5xFJ-LB PWM型DC-DC转换器
ROHM Semiconductor BD28C5xFJ-LB PWM型DC-DC转换器用于交流-直流再转换，为需要电源插座的产品提供最佳系统。这些IC支持隔离式和非隔离式器件，可简化各种低功耗电气转换器的设计。这些器件拥有支持硅和碳化硅MOSFET的VDD欠压锁定 (UVLO) 系列。
可以在外部连接电流检测电阻器控制电源的切换，电源在设计上就很灵活由于采用了电流模式控制，因此在每个周期内电流都受到限制，在带宽和瞬时响应方面也表现出色。外部电阻器和电容器可以设置ROHM Semiconductor BD28C5xFJ-LB的RTCT引脚上的切换频率。
特性
- PWM电流模式方法
- 低功率功耗
- VDD引脚上UVLO功能
- 提供有逐周期过电流保护功能
- 包括切换频率设置引脚
应用
- 工业设备
- 光伏逆变器
规范
- 6.90V至28.00V输入电压范围
- 2.0mA（最大值）电路电流
- 60μA（典型值）启动电流
- -40°C至+125°C工作温度范围

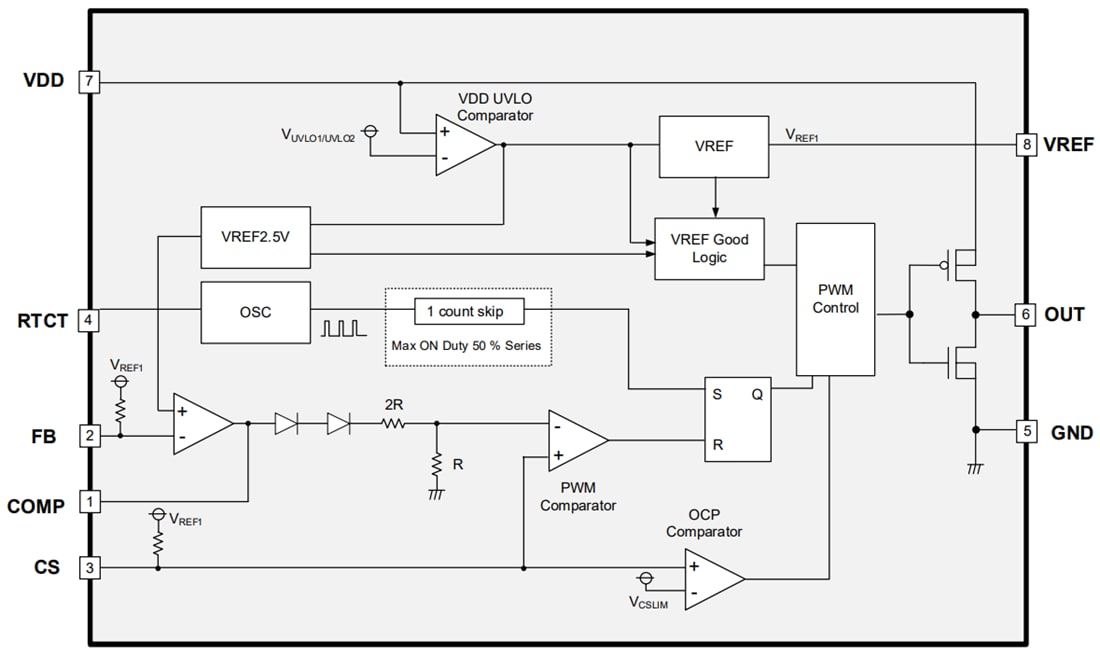

框图
发布日期: 2025-07-23
| 更新日期: 2025-08-06
