ROHM Semiconductor BD9xxN5-C 45V汽车Nano Cap™ LDO稳压器
ROHM Semiconductor BD9xxN5-C 45V汽车Nano Cap™ LDO稳压器是采用Nano Cap拓扑结构的线性稳压器，适用于需直接连接电池、并要求低电流消耗的各类汽车电源应用。这些产品设计用于最高45V的绝对最大电压，输出电流可达500mA，同时典型低电流消耗仅25μA。这些稳压器可将输出电压的精度控制在±2.0%。
该系列产品可使用470nF（典型值）及以上的输出电容器，即使在较小电容下也能实现优异的瞬态响应特性。输出电压包括3.3V、5.0V以及可调型，可通过外部电阻分压器进行设置。输出电压可以通过连接到ADJ引脚的外部电阻分压器在1.0V和18V之间进行调整。
输出关闭功能已集成到设备中。EN引脚上的逻辑“高”电平会使设备开启，通过向EN引脚输入逻辑“低”电平来控制设备的关闭。设备集成了过流保护功能，以防止设备因短路或过载而损坏。这些ROHM Semiconductor BD9xxN5-C LDO稳压器还集成了热关断保护，以防止因过热而造成损坏，并集成了欠压锁定功能，以避免在低输入电压下发生误操作。此外，低ESR陶瓷电容器非常适用于相位补偿。
特性
- Nano Cap拓扑结构
- QuiCur™拓扑结构
- 符合AEC-Q100标准，汽车级
- 功能安全支持型汽车安全产品
- 过流保护 (OCP)
- 热关断保护 (TSD)
- 欠压锁定功能（UVLO）
应用
- 汽车（动力总成、车身ECU）
- 车载信息娱乐系统
- 一般消费电子和工业设备
规范
- 温度范围（Tj）：-40°C至+150°C
- 工作输入范围：3V至42V
- 3.3V、5.0V或可调输出电压
- 低电流消耗：25μA（典型值）
- 输出电流能力：500 mA
- 高输出电压精度：±2.0%

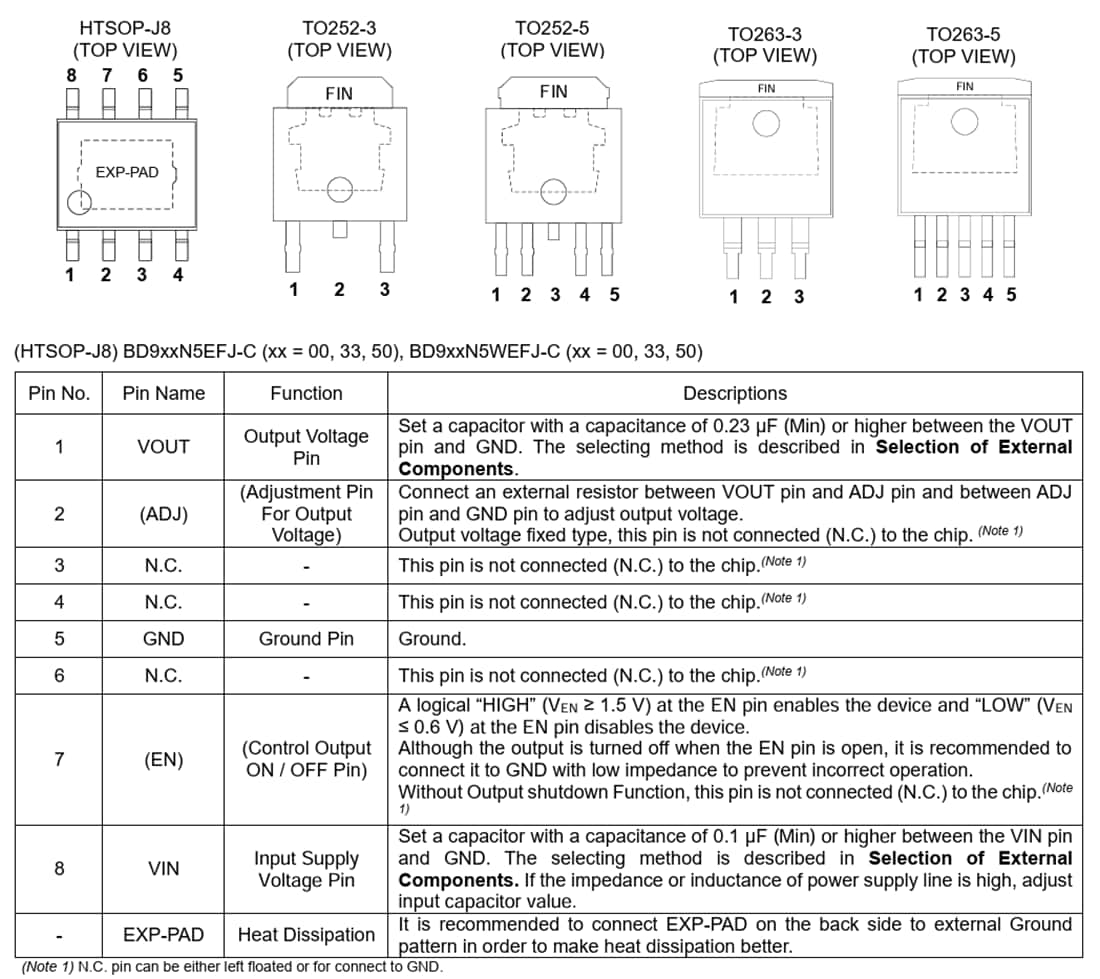

引脚配置/描述

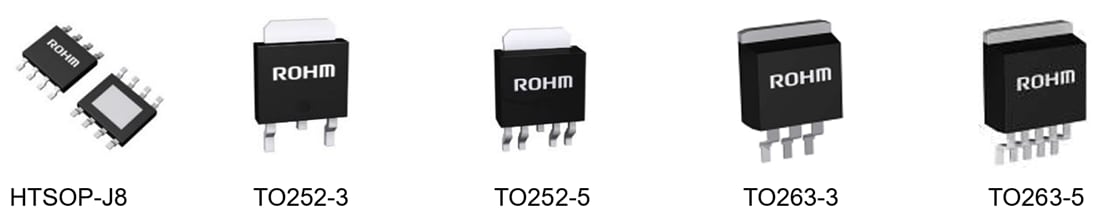

封装
