ROHM Semiconductor PTZTF汽车用齐纳二极管

ROHM Semiconductor PTZTF汽车用齐纳二极管是符合AEC-Q101标准的齐纳二极管，优化用于汽车电压调节。PTZTF齐纳二极管具有2.0V至40.0V齐纳电压范围和10mA至40mA齐纳电流范围。这些器件具有4Ω至25Ω齐纳阻抗范围和1000mW功率耗散。

ROHM Semiconductor PTZTF汽车用齐纳二极管采用紧凑型DO-214AC (SMA) 表面贴装封装。

特性

  • 符合AEC-Q101标准
  • 齐纳电压范围 (VZ)：2.0V至40.0V
  • 齐纳电流范围 (IZ)：10mA至40mA
  • 反向电流范围 (IR)：10μA至200μA
  • 齐纳阻抗范围 (ZZ(Ω))：4Ω至25Ω
  • 功率耗散 (PD)：1000mW
  • 结温 (Tj)：150°C
  • 储存温度范围 (Tstg)：-55°C至+150°C
  • 硅外延平面单结构
  • 封装：DO-214AC (SMT)

应用

  • 稳压
  • 汽车整流

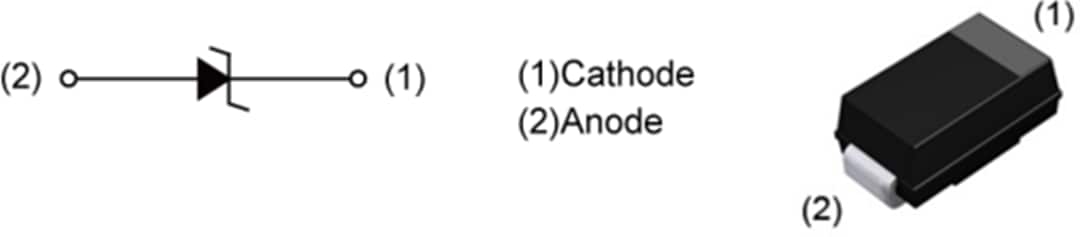

内部电路

原理图 - ROHM Semiconductor PTZTF汽车用齐纳二极管

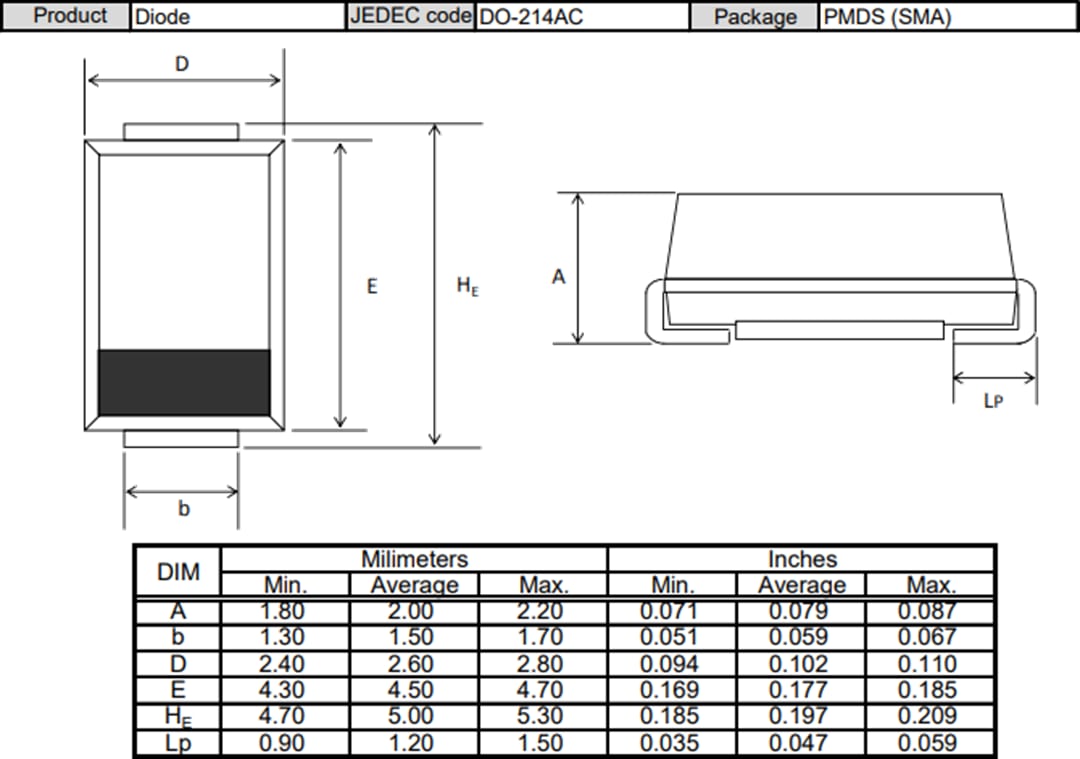

封装外形

机械图纸 - ROHM Semiconductor PTZTF汽车用齐纳二极管
View Results ( 8 ) Page
物料编号 数据表 Vz - 齐纳电压 Zz - 齐纳阻抗 测试电流
PTZTFTE253.6B PTZTFTE253.6B 数据表 3.6 V 15 Ohms 40 mA
PTZTFTE2530B PTZTFTE2530B 数据表 30 V 18 Ohms 10 mA
PTZTFTE252.0B PTZTFTE252.0B 数据表 2 V 25 Ohms 40 mA
PTZTFTE2520B PTZTFTE2520B 数据表 20 V 14 Ohms 20 mA
PTZTFTE2522B PTZTFTE2522B 数据表 22 V 14 Ohms 10 mA
PTZTFTE2524B PTZTFTE2524B 数据表 24 V 16 Ohms 10 mA
PTZTFTE2527B PTZTFTE2527B 数据表 27 V 16 Ohms 10 mA
PTZTFTE253.0B PTZTFTE253.0B 数据表 3 V 15 Ohms 40 mA
发布日期: 2022-05-17 | 更新日期: 2022-05-19
