ROHM Semiconductor RFx30TZ6S & RFx60TZ6S超快恢复二极管
ROHM Semiconductor RFx30TZ6S和RFx60TZ6S超快恢复二极管是硅外延平面二极管，具有650V峰值反向电压和30A至60A正向矫正电流范围。这些器件具有快速恢复、超低开关损耗和大电流过载能力。
ROHM Semiconductor RFx30TZ6S和RFx60TZ6S超快恢复二极管采用行业标准TO-247-2L封装，具有175℃最大结温。
特性
- 硅外延平面单结构
- 反向电压：650V
- 正向矫正电流范围：30A至60A
- 超快恢复
- 超软恢复型
- 超低开关损耗
- 高电流过载能力
- TO-247-2L封装
应用
- 一般整流
- PFC电源

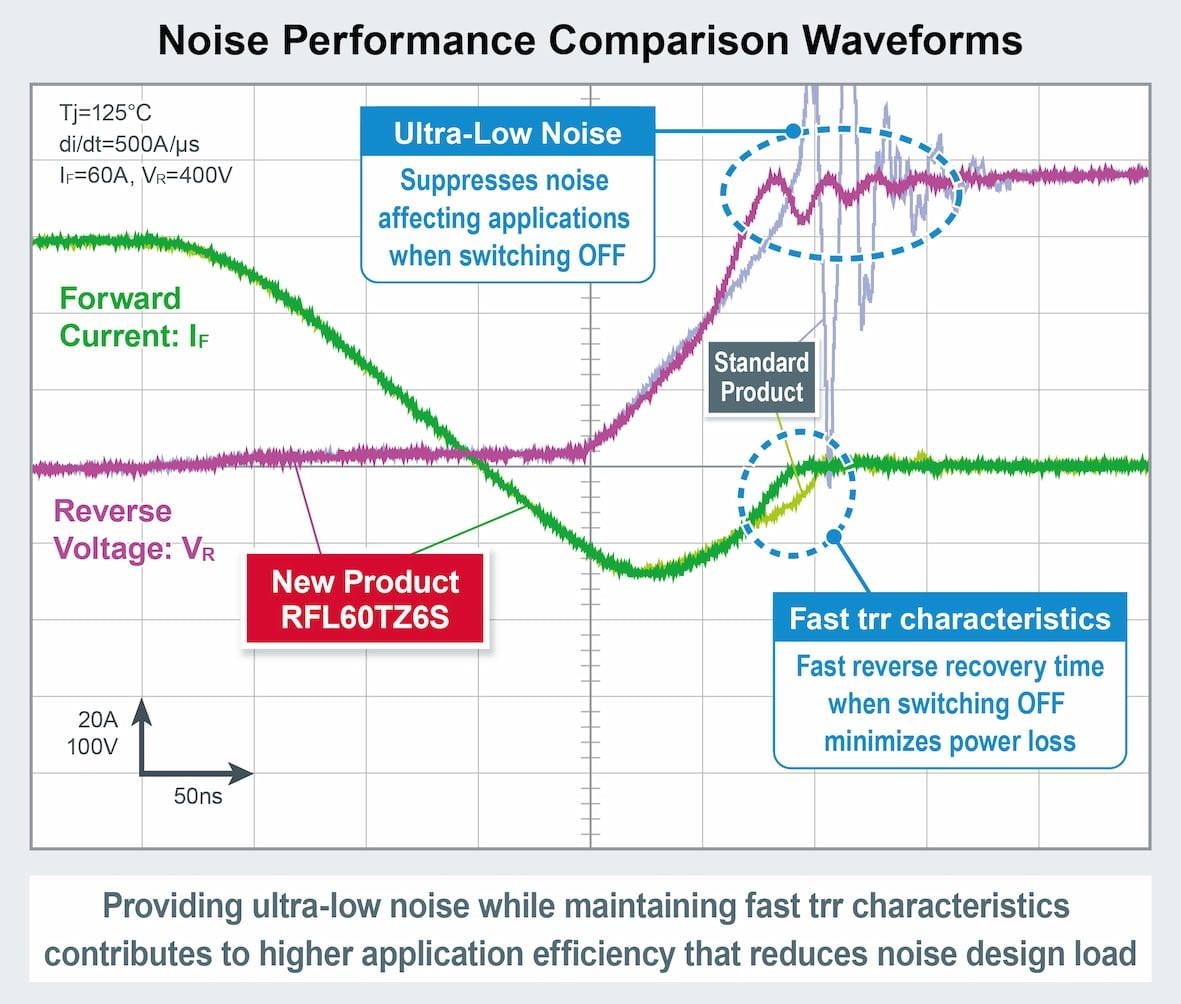

噪声性能比较波形

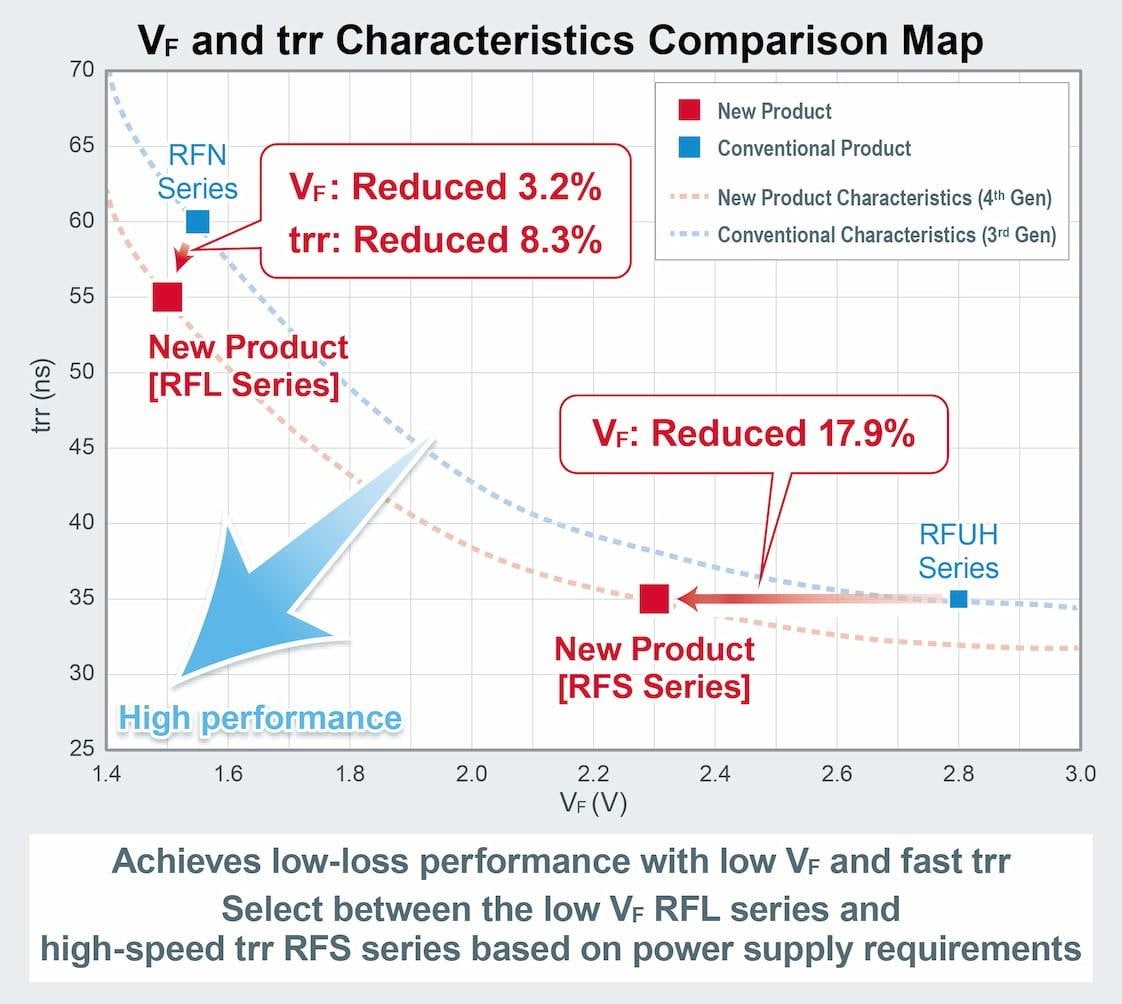

VF和trr特性比较图

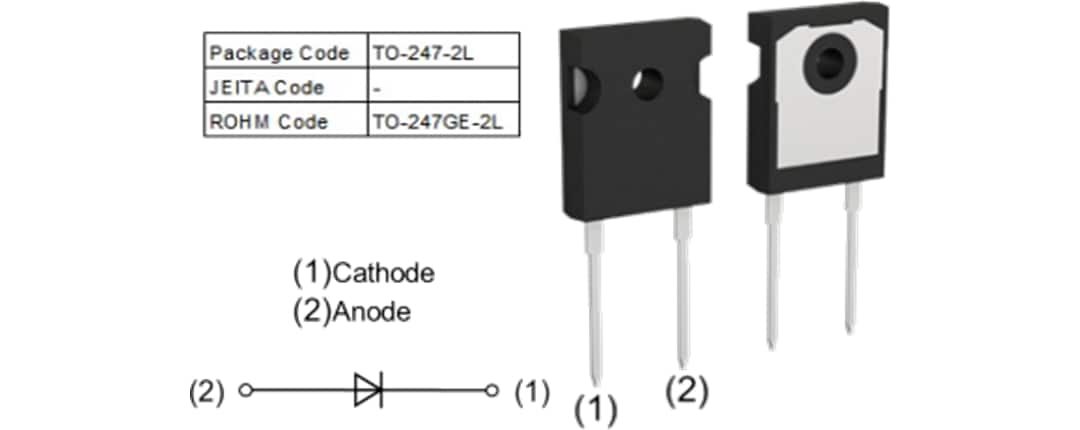

引脚分配

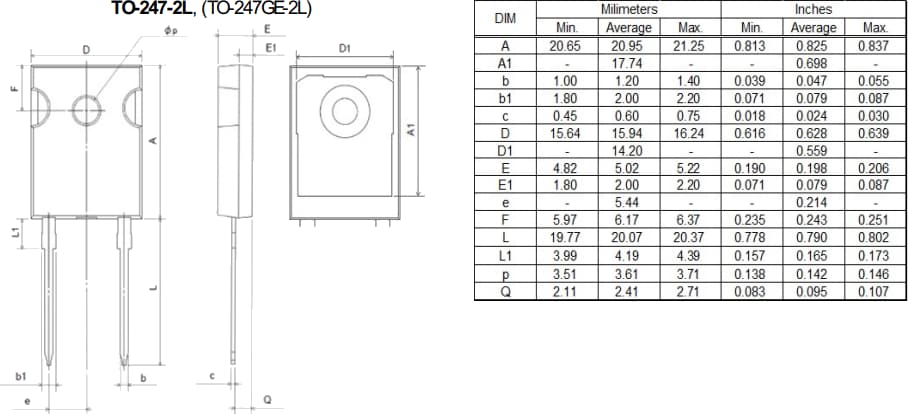

封装外形
View Results ( 4 ) Page
| 物料编号 | 数据表 | 最大浪涌电流 | If - 正向电流 | 恢复时间 | Vf - 正向电压 | 封装 / 箱体 |
|---|---|---|---|---|---|---|
| RFS30TZ6SGC13 |  |
160 A | 30 A | 38 ns | 2.3 V | TO-247-2 |
| RFL30TZ6SGC13 | |
200 A | 30 A | 70 ns | 1.5 V | TO-247-2 |
| RFL60TZ6SGC13 | |
320 A | 60 A | 90 ns | 1.5 V | TO-247-2 |
| RFS60TZ6SGC13 | |
250 A | 60 A | 48 ns | 2.3 V | TO-247-2 |
发布日期: 2022-03-14
| 更新日期: 2022-07-12
