Seeed Studio Seeeduino XIAO（预焊）板

Seeed Studio Seeeduino XIAO（预焊）板用于评估嵌有SAMD21微芯片的Arduino微控制器。该扩展板采用ARM® Cortex®-M0+ 32位48MHz微控制器，具有256KB闪存和32KB SRAM。XIAO预焊板与Arduino IDE兼容，支持面包板，包括用于电池电源用电源板。典型应用包括可穿戴设备、快速原型设计、DIY键盘和USB开发。

特性

  • ARM Cortex-M0+ CPU（SAMD21G18），运行频率高达48MHz
  • 256KB闪存和32KB SRAM存储
  • 14个GPIO引脚、11个模拟引脚、11个数字引脚和1个DAC输出引脚
  • 1个I2C接口、1个UART接口、1个SPI接口
  • 电源和下载接口：USB Type-C接口
  • 1个用户LED、1个电源LED和2个LED，用于串行端口下载
  • 两个复位按钮短路连接到复位
  • 电池电源用电源板
  • 兼容Arduino IDE
  • 保护电路用投影盖
  • 支持面包板

应用

  • 可穿戴设备
  • 快速原型设计（直接连接到扩展PCB，作为最小系统）
  • 非常适合用于所有需要迷你Arduino的项目
  • DIY键盘
  • USB开发（USB转多通道TTL/USB主机模式等）
  • 它们需要读取多个模拟值的场景DAC输出

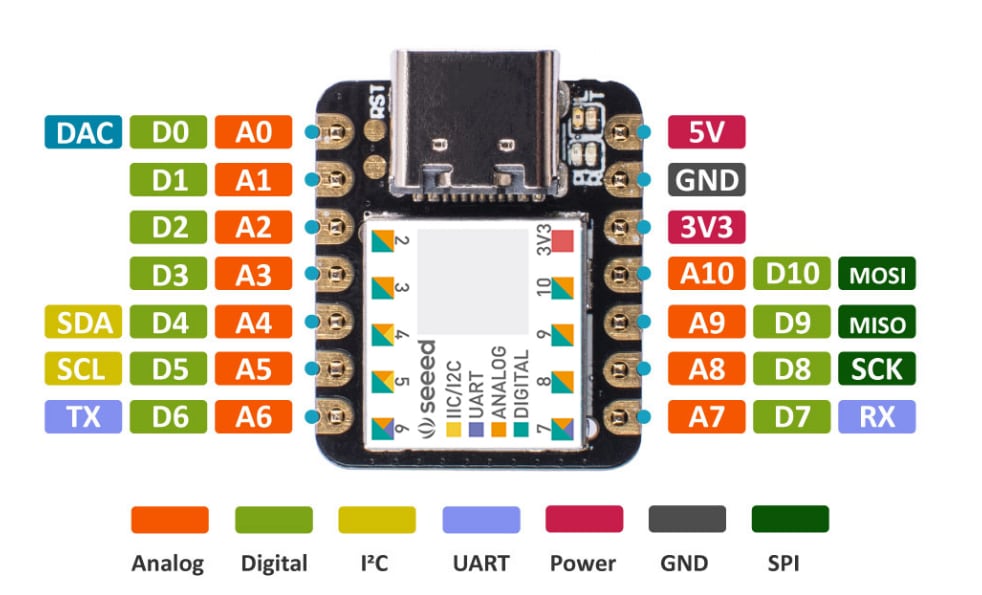

引脚分配图

原理图 - Seeed Studio Seeeduino XIAO（预焊）板
