Texas Instruments SN74ACT257-Q1 2线至1线数据选择器/多路复用器
Texas Instruments SN74ACT257-Q1四路2线至1线数据选择器/多路复用器包含四个具有共享选择 (/A/B) 和输出使能 (/OE) 输入的2线至1线数字多路复用器。此系列器件采用可湿性侧翼QFN封装，工作电压范围为4.5V至5.5V。Texas Instruments SN74ACT257-Q1在5V处具有连续的 ±24mA 输出驱动，并在短脉冲时支持5V处高达 ±75mA的输出驱动。
特性
- 符合汽车应用类AEC-Q100标准
- 器件温度等级1：-40°C至+125°C
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件CDM ESD分类等级C4B
- 采用可湿性侧翼QFN封装
- 4.5 V 到 5.5 V 的工作电压范围
- TTL兼容输入
- 连续±24mA输出驱动5V
- 电压为5V时，支持高达±75mA的输出驱动（短时突发）
- 驱动50Ω传输线
- 快速运行，5V时延迟为7.7ns（最大值）
应用
- 数据选择
- 多路复用

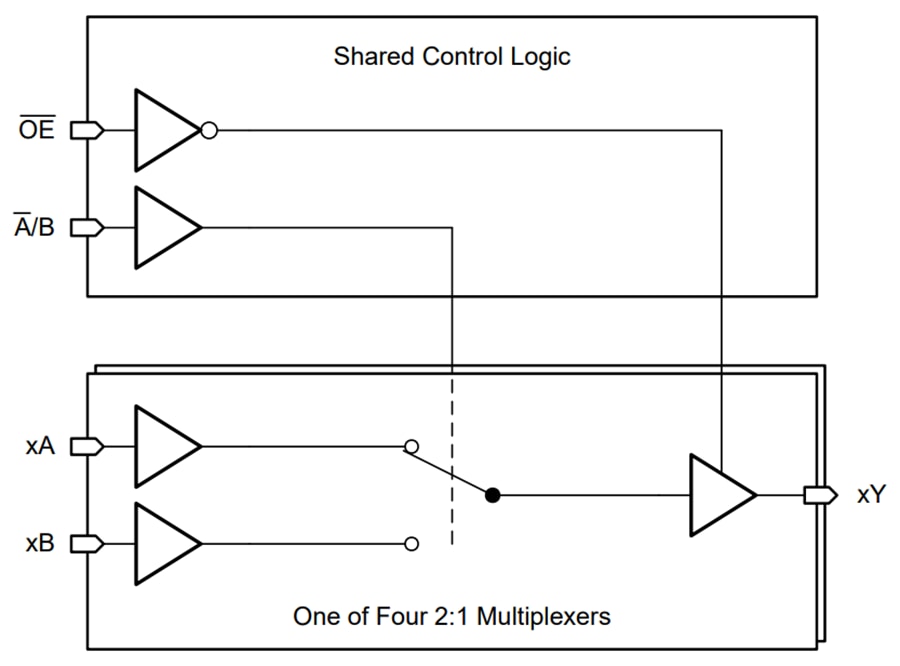

功能框图
