Texas Instruments INA4235 16位数字电流监控器器
Texas Instruments INA4235 16位数字电流监控器包含一个I2C/SMBus兼容接口，可与1.2V至5V的数字总线电压范围兼容。该四通道数字电流监控器可感测共模总线电压（范围为-0.3V至48V）上的电流，与电源电压无关。INA4235监控器采用1.7V至5.5V单电源供电，正常工作时典型电源电流为400μA。此数字电流监控器可置于低功耗待机模式，典型工作电流为2.5µA。该器件可使用使能引脚完全禁用，以实现小于50nA的电源电流。
INA4235数字电流器件监控外部检测电阻器的电压，并报告每个通道的分流电压、总线电压、电流、功率和能量的值。此监控器非常适合用于零售自动化、电源管理、机架式服务器、安全摄像头和电池单元监控器。
特性
- 高侧或低侧电流检测
- 兼容1.2V电压的I2C/SMBus接口
- 由1.7 V至5.5 V电源供电
- 20mV/80mV可编程满量程范围
- 报告电流、电压、功率和能量
- 输入共模范围：-0.3V至48V
- 电流监测精度：
- 16 位 ADC 分辨率
- 增益误差：0.1%（最大值）
- 失调电压：10μV（最大值）
- 能量监控精度：
- 满量程：0.7%（最大值）
- 电源监控精度：0.2%满量程（最大值）
- 低输入偏置电流：5nA（最大值）
- 低禁用电流：50nA（最大值）
- 可配置的取平均值选项
- 过流和欠流警报限制
- 16引脚可选地址
- 采用DSBGA-16封装 (1.5mm x 1.5mm)
应用
- 笔记本电脑
- 电池监视器和平衡器
- 安全摄像头
- 电源管理
- 零售自动化
- 机架式服务器
相关评估板
Texas Instruments INA423xEVM评估模块 (EVM)
该平台用于评估INA4230和INA4235的主要功能和性能。

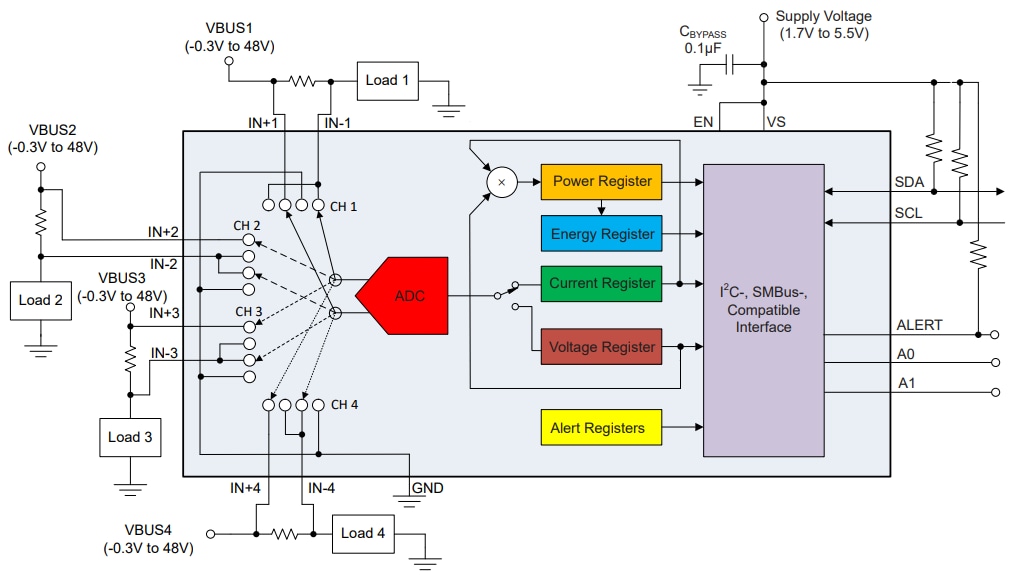

功能框图

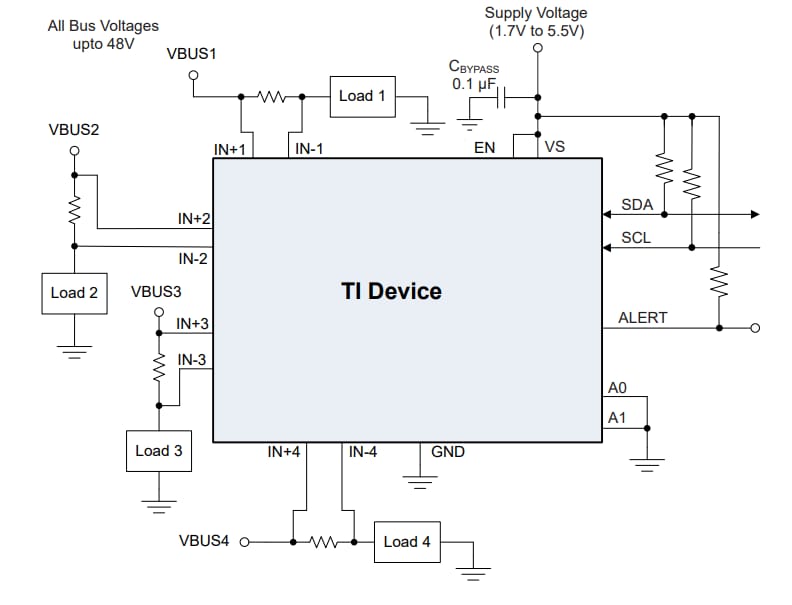

典型应用图
