Qorvo QPC4510 K波段上变频器
Qorvo QPC4510 K波段上变频器搭载集成式LO缓冲放大器（x2）和输出可变增益放大器。通过DC到4.0GHz的IF输入和所连接的LO频率，该镜像抑制上变频混频器可输出17.7GHz至26.5GHz的射频频率。
Qorvo QPC4510 K波段上变频器设计采用QORVO的pHEMT制程工艺。在每个音调输入功率为-10dBm时，QPC4510可提供32dBm的输出TOI，转换增益为13dB。可选的LO消除功能可将LO隔离度提升30dB。
QPC4510采用低成本表面贴装28引脚5mmx5mm QFN封装，非常适合用于点对点无线电和K波段VSAT 接地端子。
特性
- 射频频率范围：17.7GHz至26.5GHz
- IF 频率：DC至4.0GHz
- LO频率：6.85GHz至15.25GHz
- LO输入功率：2dBm至10dBm
- 转换增益：13dB
- OTOI：32dBm（最大增益时）
- 衰减范围：30dB（典型值）
- 偏置：5.0V、360mA、3.3V、180mA
- 封装尺寸：5.0 mm x 5.0 mm x 1.3 mm
应用
- VSAT 接地端子
- 点对点无线电
- 毫米波通信
评估板

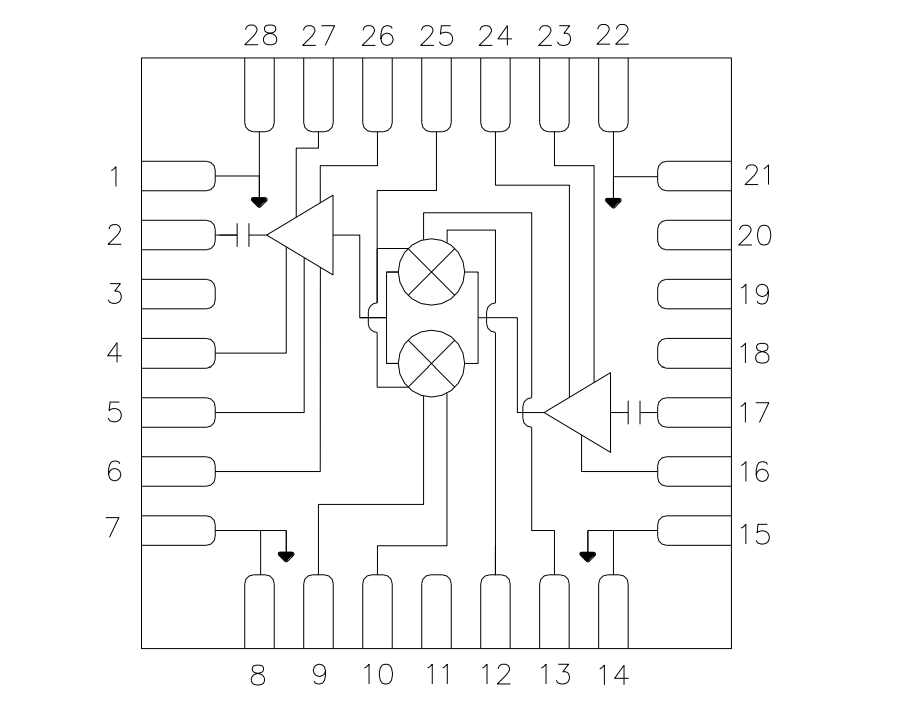

功能框图
发布日期: 2025-03-31
| 更新日期: 2025-04-08
