Silicon Labs Z-Wave 700 ZGM130S无线电板入门套件
Silicon Labs Z-Wave无线700 ZGM130S远距离无线电板入门套件采用ZGM130S Z-Wave远距离无线电板(BRD4207A)、无线入门套件主板(BRD4001A)或无线专业套件主板(BRD4002A)。Silicon Labs Z-Wave 700 ZGM130S无线电板入门套件是用于ZGM130S SiP模块的全面参考设计。该板设有用于射频连接的SMA连接器和可选PCB天线，可通过移动0Ω 电阻器进行选择。
特性
- 主板
- 先进的能源监控器
- 数据包跟踪接口
- 逻辑分析仪（仅限BRD4002A）
- 虚拟COM端口
- SEGGER J-Link板载调试器
- 外部器件调试
- 以太网和USB连接
- Silicon Labs Si7021相对湿度和温度传感器
- 低功耗128 x 128像素内存LCD
- 用户LED/按钮
- 操纵杆（仅限BRD4002A）
- 20引脚2.54mm EXP排针
- 用于SiP模块I/O的分支焊盘
- 支持CR2032纽扣电池
- BRD4207A无线电板
- ZGM130S无线Gecko SiP模块，具有512kB闪存、64kB RAM集成射频匹配网络、晶体和去耦电容器 (ZGM130S037HGN2)
- SMA天线连接器（863MHz至925MHz）
- 可选PCB天线
软件
- Simplicity Studio
- Energy Profiler
- iOS和Android应用
套件内容
- 2块BRD4207A ZGM130S Z-wave远距离无线电板
- 2块BRD4002A无线专业套件主板
- 2个BRD8029A按钮和LED扩展板
- 1块BRD2603A ZGM230 +14dBm开发套件板
- 3根LPRS SS-ANT900 868MHz至915MHz SMA天线
- 1个UZB-S USB记忆棒网络嗅探器
相关产品
Silicon Labs ZGM130S Z-Wave 700 SiP模块
完全集成的Z-Wave系统级封装器件，设计用于快速开发Z-Wave解决方案。
Silicon Labs Z-Wave无线解决方案
包括外形小巧的片上系统和射频模块，设计用于智能家居解决方案。
相关电路板
Silicon Labs Z-Wave 700无线收音机板
设有Z-Wave 700无线模块的收音机板，设计用于搭配SLWSTK6050A入门套件工作。
Silicon Labs Si-MB4002A无线专业套件主板 (BRD4002A)
用作无线产品应用开发和调试的开发板。

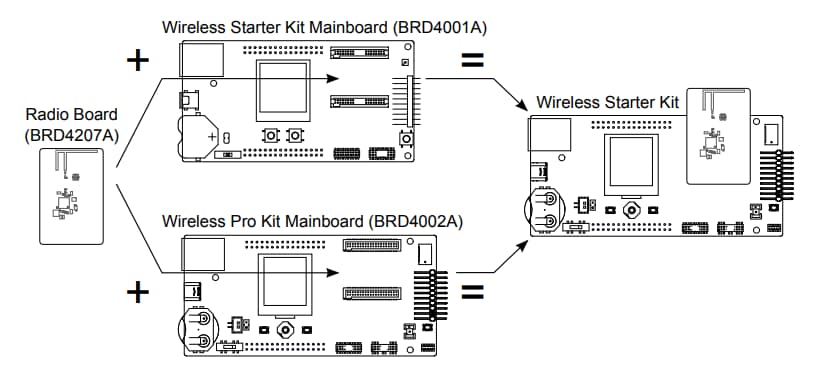

无线STK组合
硬件布局

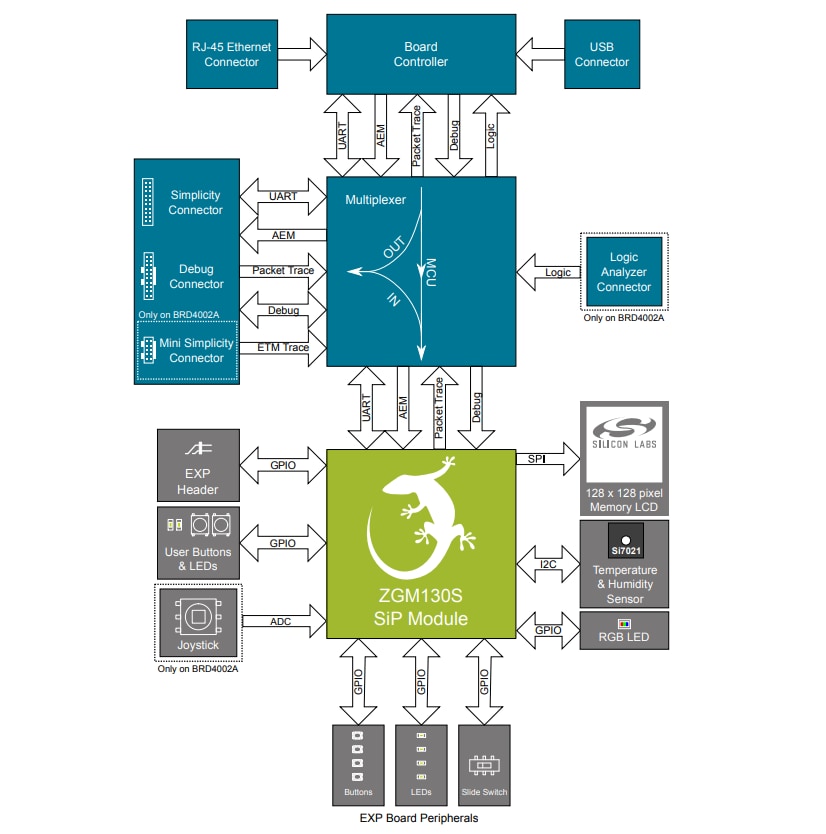

套件框图
