Silicon Labs Si1151和Si1152接近/环境光传感器
Silicon Labs Si1151和Si1152接近/环境光传感器将环境光传感器、接近传感器和手势检测器集成在一套紧凑的单芯片解决方案中。低功耗远距离Si1151和Si1152传感器设有I2C数字接口和可编程事件中断输出。这些非接触式传感器IC包括双23位模数转换器、可见和红外线光电二极管集成式高灵敏度矩阵、数字信号处理器和一个 (Si1151) 或两个(Si1152) 集成式LED驱动器（可编程驱动电平）。
Si1151和Si1152传感器在宽动态范围内和多种光源下（包括阳光直射）具有出色的性能。Si1151和Si1152还可在深色玻璃盖下工作。光电二极管响应和相关数字转换电路能够出色地抵御人造光闪烁噪声和自然采光颤振噪声。通过两个LED，这些传感器可以支持多轴接近运动检测。Si1151和Si1152采用10引脚2mm x 2mm DFN封装，工作电压范围为1.62V至3.6V，工作温度范围为-40°C至+85°C。
特性
- 接近检测器
- 从小于1cm到50cm，无额外透镜作用。
- 从小于1cm到200cm，额外透镜作用 （例如，5mm半球透镜）。
- 独立LED驱动器：
- Si1151: 1 LED驱动器
- Si1152：2个LED驱动器
- 每个LED驱动器30个电流设置，从5.6mA到360mA
- 可在阳光直射下工作，可选片上940nm通带滤镜
- 片上940带通滤镜拒绝来自日光和其他光源不需要的可见光和红外线 (Si115x-AB09/AB9X）
- 环境光传感器
- 分辨率<100 mlx，支持深色玻璃下工作
- 在两种ADC范围设置下，实现高达128klx动态范围
- 低功耗
- 电源电压：1.62V至3.6V
- 平均电流：9μA（LED每800ms脉冲24.4μs，在180mA加上3μA Si115x电源时）
- 待机电流：<500 nA
- 24.4μs LED"开机"时间确保总功耗占空比低，不影响性能或抗噪能力
- 支持内部和外部唤醒
- 内置电源监控器和上电复位控制器
- 可微调内部振荡器，典型精度1%
- I2C串行通信
- 数据速率：高达400k
- 从模式硬件地址解码
- 温度范围：-40°C至+85°C
- 封装：10引脚2mm x 2mm x 0.65mm DFN
应用
- 可穿戴设备
- 手持设备
- 中央显示背光
- 消费电子产品

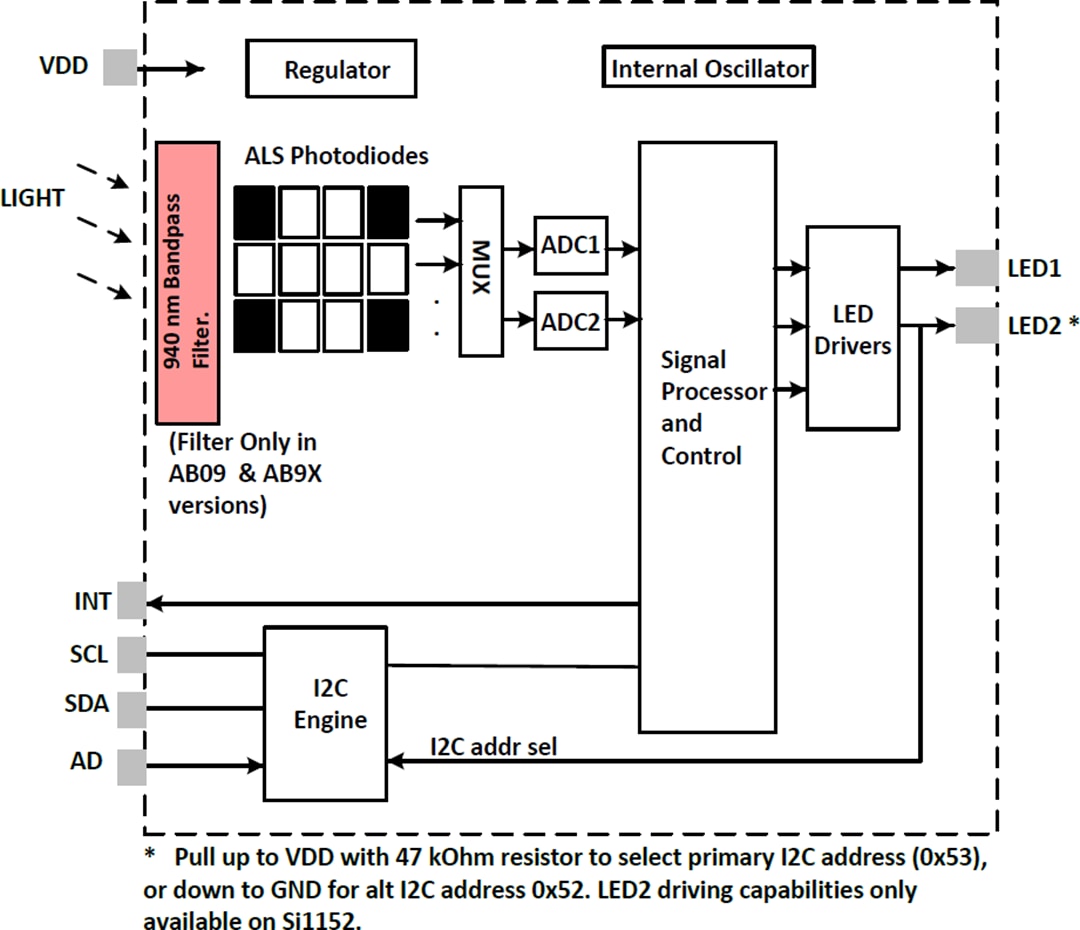

框图
