Silicon Labs Z-Wave无线800 SiP模块无线电板专业套件
Silicon Labs Z-Wave无线800 SiP模块无线电板专业套件设计用于快速轻松地演示ZGM230S Z-Wave® SiP模块。该套件包括BRD4205B无线电板以及开发Silicon Labs无线应用所需的工具。
Silicon Labs BRD4205B是用于无线专业套件主板 (BRD4002A) 和无线入门套件主板 (BRD4001A) 的插件板，是用于ZGM230S SiP模块的完整参考设计。该板设有用于射频连接的SMA连接器和PCB天线，可通过移动0Ω电阻器进行选择。该主板包含一个带包跟踪接口和虚拟COM端口的板载 J-Link调试器，支持对随附的无线电板和外部硬件进行应用开发和调试。该主板还包含传感器和外设，可轻松演示ZGM230S的若干功能。
特性
- 主板
- 先进的能源监控器
- 数据包跟踪接口
- 逻辑分析仪（仅限BRD4002A）
- 虚拟COM端口
- SEGGER J-Link板载调试器
- 外部器件调试
- 以太网和USB连接
- Silicon Labs Si7021相对湿度和温度传感器
- 低功耗128 x 128像素内存LCD
- 用户LED/按钮
- 20引脚2.54mm EXP排针
- 用于SiP模块I/O的分支焊盘
- 支持CR2032纽扣电池
- BRD4205B无线电板
- ZGM230S Z-WaveSiP模块具有512kB闪存、64kB RAM集成射频匹配网络、晶体和去耦电容器 (ZGM230SB27HGN2)
- SMA天线连接器（863MHz至925MHz）
- 可选PCB天线
软件
- Simplicity Studio
- Energy Profiler
- iOS和Android应用
套件内容
- 2块BRD4002A无线专业套件主板
- 1块BRD4204D EFR32ZG23 868MHz至915MHz 14dBm无线电板
- 1块BRD4205B ZGM230S无线电板
- 2个BRD8029A按钮和LED扩展板
- 1个SLUSB7000A UZB-7 USB记忆棒
- 2根ANT-SS900 868MHz至915MHz压缩鞭状天线
- 1根10引脚1.27mm IDC调试电缆
相关产品
Silicon Labs ZGM230S Z-Wave 800 SiP模块
设计用于Z-Wave连接，可满足智能家居的性能、安全性和能源需求。&
Silicon Labs Z-Wave无线解决方案
包括外形小巧的片上系统和射频模块，设计用于智能家居解决方案。
相关开发工具
Silicon Labs Z-Wave 800开发工具
包括Z-Wave 800专业套件和ZGM230S Z-Wave SiP模块无线电板。

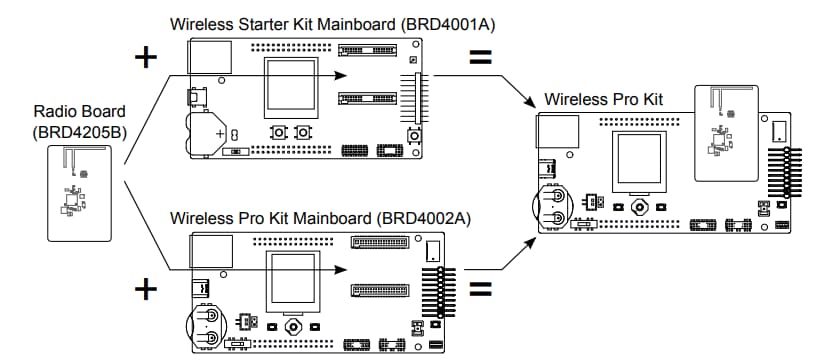

无线STK组合

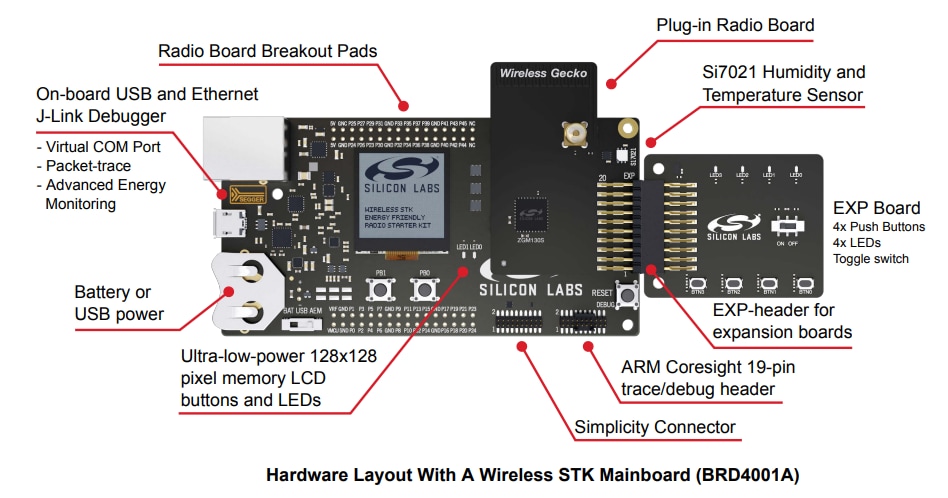

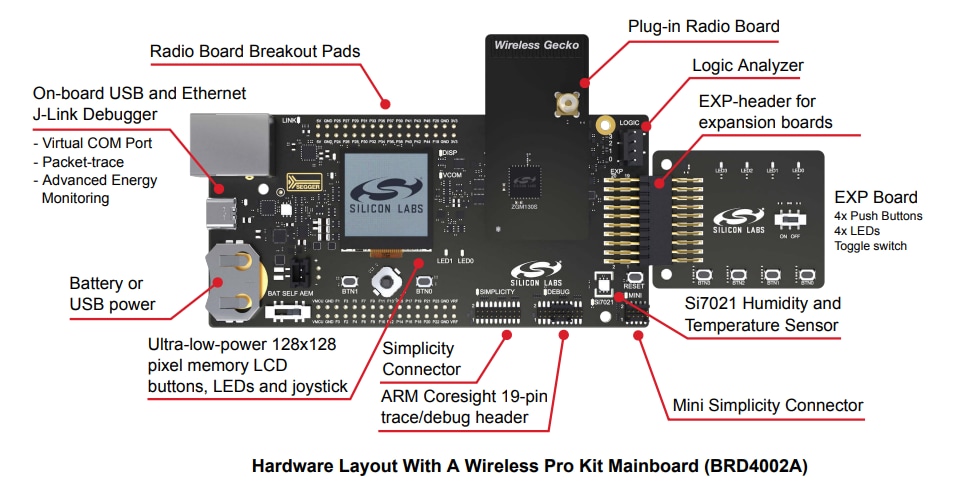

硬件布局

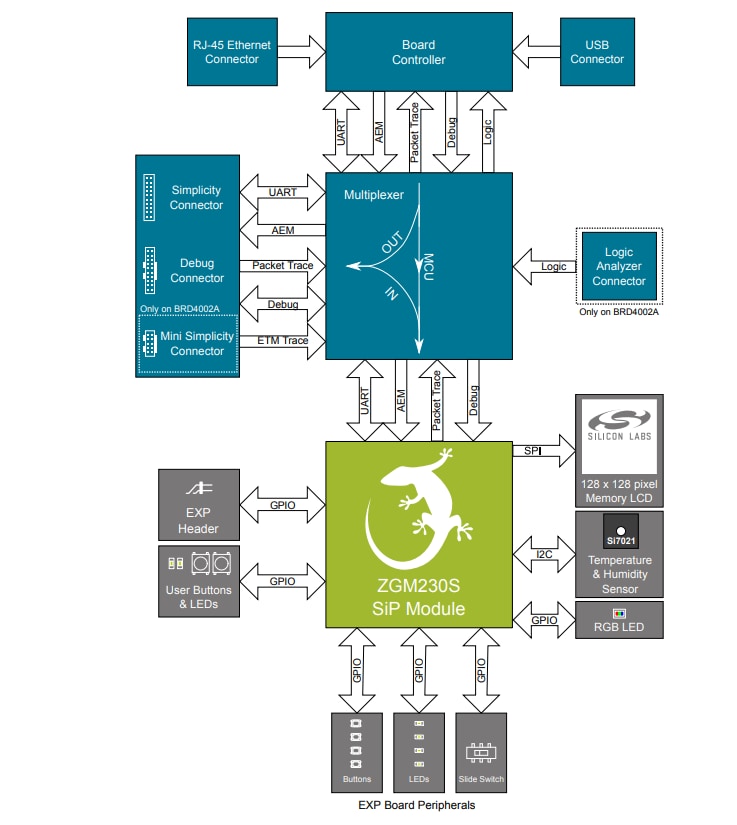

套件框图
