Silicon Labs 具有USB功能的EFM32™ Happy Gecko 32位MCU

Silicon Labs具有USB功能的EFM32™ Happy Gecko 32位微控制器非常适合用于电池供电应用和其他需要低功耗及高性能的系统。MCU基于功能强大的ARM® Cortex®-M0+内核。Happy Gecko MCU具有900nA的待机电流消耗，在从闪存执行真实代码时消耗不到180µA/MHz。具有USB功能的Happy Gecko 32位微控制器具有低能耗技术、可从节能模式下快速唤醒的功能，以及各种外设选择。

特性

  • ARM Cortex-M0+ CPU平台
    • 高性能32位处理器，频率高达25MHz
    • 唤醒中断控制器
    • SysTick系统定时器
  • 灵活的能量管理系统
    • 关闭模式下为20nA (3V)
    • 停止模式下为0.6µA (3V)，包括上电复位、掉电检测器、RAM和CPU保持
    • 深度睡眠模式下为0.9µA (3V)，包括带32.768kHz振荡器的RTC、上电复位、掉电检测器、RAM和CPU保持
    • 睡眠模式下为51µA/MHz (3V)
    • 运行模式下为127µA/MHz (3V)，从闪存执行代码
  • 64kB/32kB闪存
  • 8kB/4kB RAM
  • 多达37个通用输入/输出引脚
    • 可配置推挽、漏极开路、上拉/下拉、输入滤波器、驱动强度
    • 可配置外设I/O地点
    • 多达16个异步外部中断
    • 输出状态保持和从关断模式唤醒
  • 6通道DMA控制器
  • 6通道外设反射系统 (PRS)，用于自主进行外设之间的信号传输
  • 硬件AES，128位密钥，54个周期
  • 计时器/计数器
    • 3x16位计时器/计数器
      • 3×3 比较/捕获/PWM通道
      • TIMER0上的死区插入
    • 24位实时计数器
    • 16位脉冲计数器
    • 看门狗计时器，带有专用RC振荡器 (50nA)
  • 通信接口
    • 高达2×通用同步/异步接收器/发射器
      • UART/SPI/SmartCard (ISO 7816)/IrDA/I2S
      • 三路缓冲全/半双工操作
    • 低功耗UART
      • 深度休眠模式I下，带DMA自动操作
    • 支持SMBus的I2C接口
      • 在停止模式下进行地址识别
    • 低功耗通用串行总线 (USB) dDevice
      • 完全兼容USB 2.0
      • 片上PHY和嵌入式5V至3.3V稳压器
      • 无晶振操作
  • 超低功耗精密模拟外设
    • 12位1 Msamples/s模数转换器
      • 4个单端通道/2个差分通道
      • 片上温度传感器
    • 电流数模转换器
      • 可选电流范围在0.05µA和64µA之间
    • 模拟比较器
      • 电容感应多达5路输入
    • 电源电压比较器
  • 超高效上电复位和掉电检测器
  • 调试接口
    • 2引脚串行线调试接口
    • 微跟踪缓冲区 (MTB)
  • 预编程USB/UART引导加载程序
  • 温度范围：-40ºC至85ºC (EFM32HGxxxFxx) 或-40ºC至105ºC (EFM32HGxxxFxxN)
  • 1.98V至3.8V单电源
  • 封装：
    • CSP36 (3mm ×3mm)
    • QFN24 (5mm ×5mm)
    • QFN32 (6mm ×6mm)
    • TQFP48 (7mm ×7mm)

应用

  • 能量、气体、水和智能计量
  • 医疗与健康应用
  • 智能配件
  • 警报与安全系统
  • 工业和家庭自动化

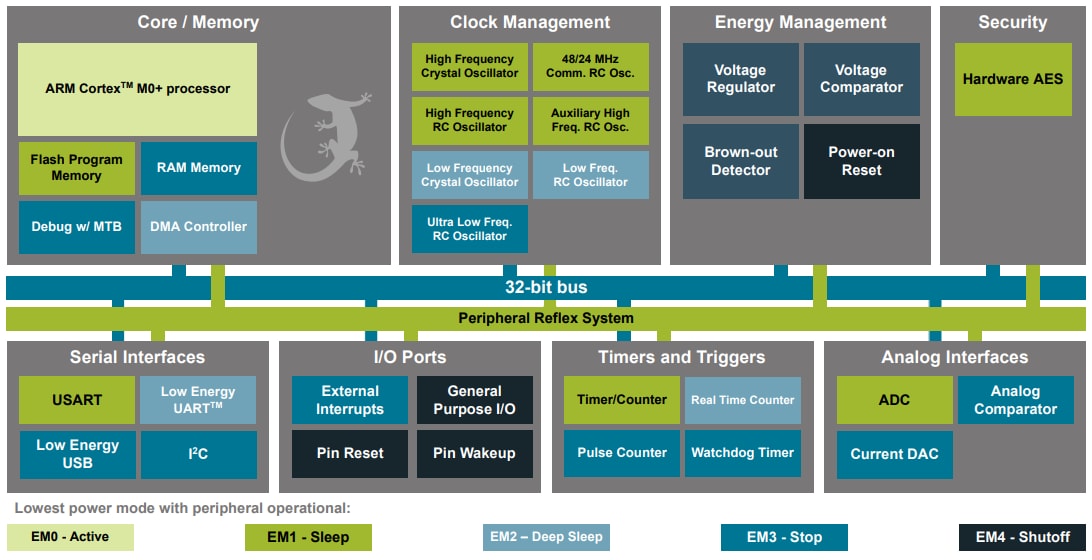

框图

框图 - Silicon Labs 具有USB功能的EFM32™ Happy Gecko 32位MCU
发布日期: 2019-08-05 | 更新日期: 2024-11-04
